End-of-Arm Tooling Selection para sa Robotic Palletizer Mga Sistema sa Paghawak ng Coiled Cable

Ang end-of-arm tool (EOAT) sa isang Robotic Palletizer ay ang nag-iisang bahagi na pinaka-responsable kung talagang natutugunan ng system ang oras ng pag-ikot at mga target na katumpakan ng pagkakalagay nito sa produksyon — ngunit hindi gaanong natatanggap ang pansin ng engineering kaysa sa braso ng robot mismo sa yugto ng detalye. Para sa mga tagagawa ng cable, ang hamon ay partikular na talamak dahil ang coiled cable ay isang mekanikal na awkward na payload: ito ay bilog, medyo deformable, variable sa panlabas na diameter sa mga pamilya ng produkto, at kadalasang ipinapakita sa hindi pantay na mga posisyon at oryentasyon sa infeed conveyor. Ang gripper na idinisenyo para sa matibay na mga karton o unipormeng bag ay paulit-ulit na mabibigo sa nakapulupot na cable, na magbubunga ng mga error sa pagkakalagay na naipon sa hindi matatag na mga pallet load at nangangailangan ng manu-manong interbensyon upang maitama.

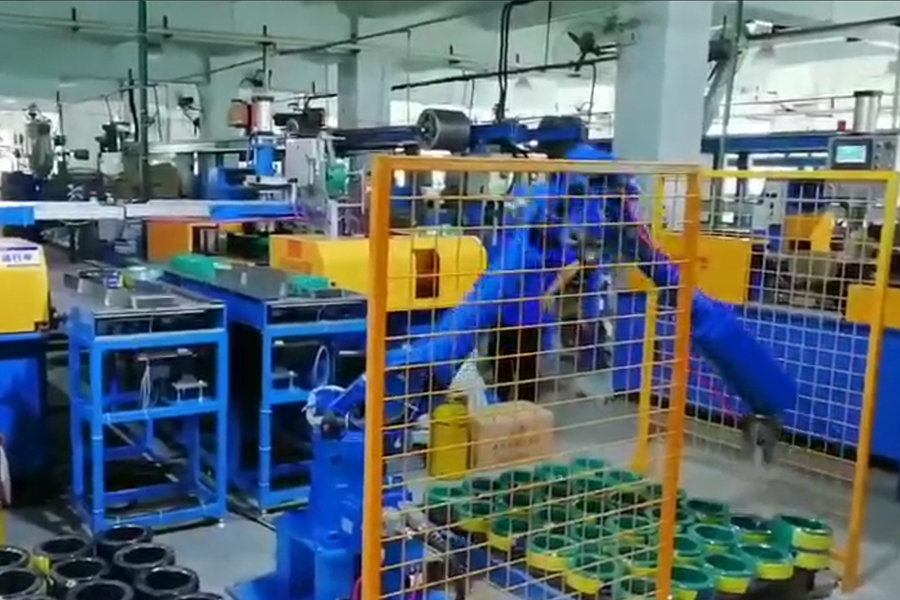

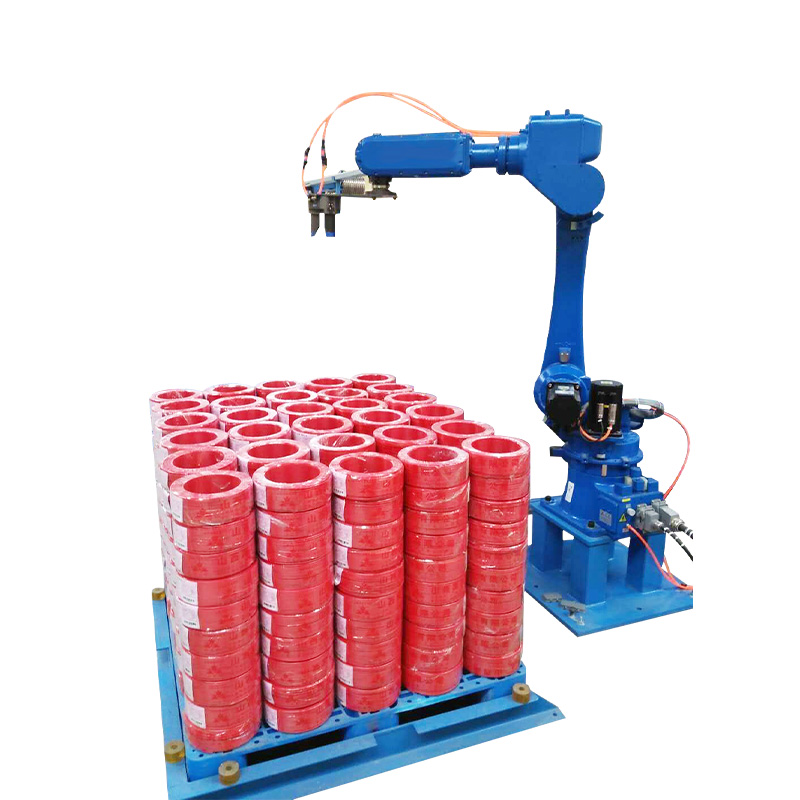

Ang dalawang nangingibabaw na EOAT approach para sa coiled cable palletizing ay clamp grippers at fork-style lifters. Ang mga clamp gripper ay naglalagay ng lateral pressure mula sa dalawa o higit pang mga mukha ng panga upang hawakan ang coil habang naglilipat — epektibo para sa mga coil na may pare-parehong panlabas na diameter at isang materyal na jacket na matigas na sapat upang labanan ang pagpapapangit sa ilalim ng puwersa ng pag-clamping. Ang mga fork-style lifter ay naglalagay ng dalawa o higit pang tines sa ilalim ng coil at lift mula sa ibaba, na likas na mas mapagpatawad sa OD variation ngunit nangangailangan ng coil na ipakita sa isang kilalang taas sa ibabaw ng conveyor surface at nangangailangan ng sapat na clearance sa ilalim ng coil para sa tine insertion. Para sa mga mixed-product na kapaligiran na nagpapatakbo ng mga cable OD mula 8mm hanggang 60mm sa parehong palletizing cell, ang isang hybrid na tool na may adjustable clamp width at isang retractable bottom support ay nag-aalok ng pinakamalawak na compatibility range sa halaga ng mas mataas na pagiging kumplikado ng tool at mas mahabang changeover time sa pagitan ng mga pamilya ng produkto.

Ang Shanghai Yessjet Precise Machinery Co., Ltd. ay bumuo ng mga detalye ng EOAT bilang bahagi ng Matalinong Robot Stacker proseso ng disenyo ng system, simula sa isang payload matrix na nagdodokumento ng coil OD range, coil weight range, jacket material hardness, at strapping configuration para sa bawat cable product na nilalayon ng customer na patakbuhin. Ang matrix na ito ang nagtutulak sa mekanikal na disenyo ng tool at sa robot program trajectory, dahil ang mas mabigat na coil o mas malaking OD ay nangangailangan ng ibang anggulo ng diskarte at deceleration profile upang mapanatili ang katumpakan ng placement sa loob ng ±5mm tolerance na kailangan ng karamihan sa mga pattern ng pallet para sa stable na stacking.

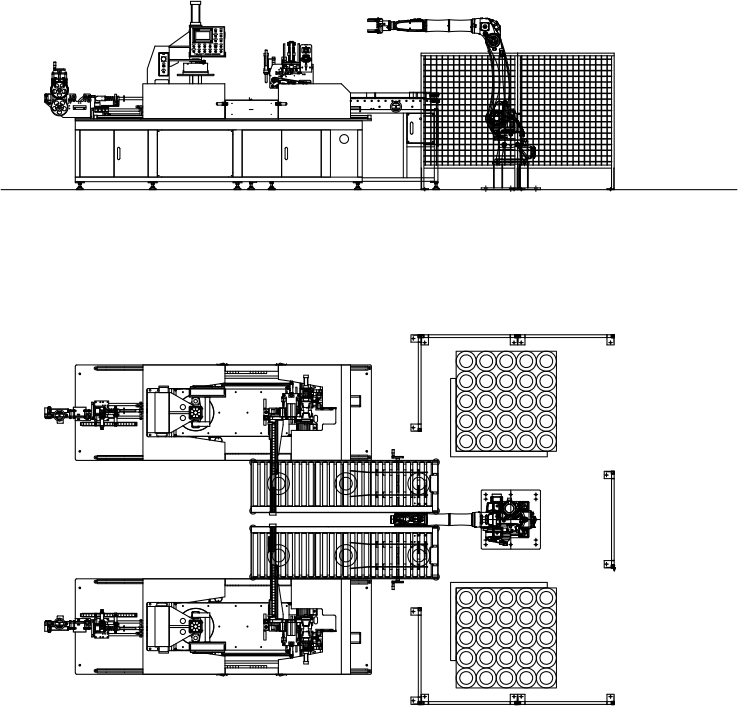

Pallet Pattern Programming: Mga Static Pattern kumpara sa Adaptive Layer Logic

Pallet pattern programming sa isang Intelligent Stacking Robot Arm Ang sistema ay mas kumplikado para sa mga round coiled na produkto kaysa para sa mga rectangular na karton, dahil ang mga bilog ay hindi mahusay na nagtessellate at ang gap management sa pagitan ng mga coils ay tumutukoy sa parehong pallet stability at ang epektibong payload density sa bawat papag. Static pattern programming — kung saan ang bawat layer ay sumusunod sa isang paunang natukoy na coil placement grid — ay diretsong ipatupad at gumagawa ng mga predictable na resulta para sa isang produkto. Gayunpaman, nagiging pananagutan ang mga static na pattern sa mga environment ng mixed-product kung saan nag-iiba-iba ang coil OD sa mga run, dahil ang pattern na na-optimize para sa 200mm OD coil ay mag-iiwan ng mga sobrang gaps o magdudulot ng coil-to-coil contact interference kapag lumipat ang linya sa isang 240mm OD na produkto nang walang pagsasaayos ng pattern.

Tinutugunan ito ng adaptive layer logic sa pamamagitan ng pagkalkula ng placement grid sa runtime batay sa aktwal na coil OD na sinusukat ng vision system o ipinasok sa pamamagitan ng interface ng pamamahala ng recipe. Tinutukoy ng robot controller kung gaano karaming mga coil ang magkasya sa bawat layer sa kasalukuyang OD, kinakalkula ang pinakamainam na row at column spacing upang isentro ang pattern sa loob ng pallet footprint, at dynamic na bumubuo ng mga waypoint para sa bawat paglipat ng placement. Inalis ng diskarteng ito ang pangangailangang magpanatili ng library ng mga static na pattern para sa bawat SKU ng produkto — isang library na sa pagsasagawa ay nagiging mahirap gamitin at nagiging pabigat sa pagpapanatili habang ipinakilala ang mga bagong produkto ng cable.

Paghahambing ng Pattern Approaches ayon sa Production Environment

Layer interlock patterns — kung saan ang mga kahaliling layer ay iniikot 90 degrees o offset ng kalahating coil pitch — makabuluhang mapabuti ang pallet stability para sa mga round coil, na walang flat face para maiwasan ang lateral sliding. Ang pagpapatupad ng layer interlock sa isang adaptive pattern system ay nangangailangan ng robot controller na subaybayan ang kasalukuyang numero ng layer at ilapat ang tamang pag-ikot ng offset sa kinakalkulang grid, isang logic na hakbang na diretsong ipatupad ngunit kadalasang hindi inaalis sa mga pangunahing static-pattern system dahil nangangailangan ito ng mas kumplikadong pattern programming kaysa sa mga operator na karaniwang sinanay na gumanap.

Pagsusuri ng Oras ng Ikot: Kung saan Nawawalan ng Oras ang Intelligent Robot Stacker Systems sa Tunay na Produksyon

Halos palaging sinusukat ang mga oras ng cycle na sinipi ng supplier para sa isang Intelligent Robot Stacker sa ilalim ng perpektong mga kundisyon: isang sukat ng coil, naka-pre-position sa isang nakapirming infeed point, inilagay sa isang walang laman na papag sa isang nakapirming taas, na walang mga kaganapan sa pagpapalit ng papag. Ang mga tunay na cycle ng produksyon ay pare-parehong 15–30% na mas mahaba kaysa sa mga sinipi na figure na ito dahil sa mga salik na naroroon sa bawat shift ng produksyon ngunit wala sa benchmark na pagsubok: pagkakaiba-iba ng posisyon ng coil sa infeed conveyor, paglaki ng taas ng papag habang nag-iipon ang mga layer, downtime ng pagpapalit ng papag, at ang paminsan-minsang muling pagpili kapag ang isang coil ay hindi nakalagay nang tama sa pagtatangka sa unang pagkakalagay.

Ang pinakamalaking pagkawala ng oras na mababawi sa karamihan ng mga installation ng Intelligent Stacking Robot Arm ay ang pallet exchange sequence — ang oras sa pagitan ng robot na inilalagay ang huling coil sa isang buong papag at ang unang paglalagay sa isang bagong walang laman na papag. Ang manu-manong pagpapalit ng papag gamit ang forklift ay karaniwang tumatagal ng 60–120 segundo; sa panahon ng window na ito ang upstream coiling line ay humihinto o nag-iipon ng mga coils sa isang buffer conveyor na maaaring walang sapat na kapasidad para sa isang mahabang exchange sequence. Mga automated na pallet dispenser — na nag-pre-position ng isang walang laman na papag sa ilalim ng robot work envelope habang ang kasalukuyang papag ay pinupuno pa rin — binabawasan ang exchange gap sa 10–20 segundo at inaalis ang dependency sa availability ng forklift, na sa mga multi-line na pasilidad ay madalas na isang shared resource na lumilikha ng mga salungatan sa pag-iiskedyul.

• Infeed conveyor positioning: Ang pagkakaiba-iba ng posisyon ng coil na ±30mm sa infeed conveyor ay nagdaragdag ng 0.3–0.8 segundo sa bawat pick cycle para sa isang vision-guided system na gumaganap ng pagwawasto ng posisyon — sa 500 pick bawat shift, ito ay kumakatawan sa 2.5–6.5 minuto ng pinagsama-samang oras na nawala
• Kabayaran sa taas ng papag: Ang bawat sunud-sunod na layer ay nagtataas ng placement point sa pamamagitan ng coil stack height; ang robot ay dapat maglakbay ng mas mahabang patayong distansya para sa itaas na mga layer, nagdaragdag ng 0.2–0.5 segundo bawat pagkakalagay kumpara sa ground-layer cycle — ang epektong ito ay nagsasama-sama sa buong papag na 6-8 na layer
• Pumili muli ng mga kaganapan: Ang mga coil na hindi nakalagay nang tama pagkatapos ng unang pagtatangka sa paglalagay ay nangangailangan ng robot na iangat, iposisyon, at muling ilagay - isang pagkakasunud-sunod na tumatagal ng 3-8 segundo at nangyayari sa rate na 1-3% ng kabuuang pagpili sa mga system na walang mga sensor ng pagkumpirma ng placement
• Panghihimasok sa strapping tail: Ang maluwag na strap na mga buntot sa mga di-perpektong strap na mga coil ay maaaring makagambala sa mga katabing coil habang inilalagay, na nangangailangan ng 2-5 segundong tirahan para tumira ang buntot bago ilabas ng robot ang coil - isang problema na bumabalik sa upstream strapping station kaysa sa robot mismo

Pagsasama ng Vision System sa Robotic Palletizer Cells: Calibration at Drift Management

Ang mga sistema ng Robotic Palletizer na ginagabayan ng paningin sa mga kapaligiran sa pagmamanupaktura ng cable ay nahaharap sa mga hamon sa pag-calibrate na naiiba sa mga tipikal na application ng pang-industriya na paningin dahil pinagsasama ng working environment ang vibration mula sa katabing makinarya, variable na ambient lighting mula sa overhead crane movement, at mga katangian sa ibabaw ng produkto — mga strapped coil na may reflective strap na materyal at matte o semi-gloss na kulay ng jacket na nakadepende sa liwanag na anggulo ng dyaket depende at hindi pare-pareho ang kulay ng jacket. Ang isang vision system na na-calibrate sa umaga sa ilalim ng stable na factory lighting ay maaaring makabuo ng mga error sa pick position na 5–15mm by mid-shift kung ang overhead crane shadow o katabi ng vibration ng kagamitan ay nabago ang epektibong pagkalkula ng centroid ng imahe.

Ang pinaka-epektibong diskarte sa pamamahala ng vision calibration drift sa mga production environment ay isang kumbinasyon ng fixed structured lighting sa loob ng vision field-of-view — independiyente sa ambient factory lighting — at isang pana-panahong in-cycle na pag-verify na routine. Ang structured lighting, karaniwang isang ring light o linear bar light na naka-mount sa camera bracket, ay nagsisiguro na ang illumination geometry ay pare-pareho anuman ang ambient na kondisyon. Ang in-cycle calibration check ay kinabibilangan ng robot na pana-panahong pumipili ng reference na target sa isang kilalang posisyon at paghahambing ng iniulat na posisyon ng vision system sa kilalang ground truth; ang mga paglihis sa itaas ng isang threshold ay nag-trigger ng isang awtomatikong pag-recalibrate na gawain bago magpatuloy ang produksyon.

Ang thermal drift ay isang pangalawang pag-aalala sa pagkakalibrate sa mga pasilidad na walang kontrol sa klima. Ang camera mounting bracket at robot base ay parehong lumalawak nang thermal sa araw, na nagbabago sa spatial na relasyon sa pagitan ng frame ng camera at ng robot world frame sa pamamagitan ng mga fraction ng isang milimetro na naipon sa mga placement error na 3–8mm ayon sa peak na temperatura sa hapon. Ang pag-compensate para sa thermal drift ay nangangailangan ng alinman sa temperature-coefficient correction sa robot-to-camera transformation matrix — nagmula sa isang calibration run sa maraming temperatura — o isang matibay na Invar-alloy mounting structure para sa camera na nagpapaliit ng thermal expansion. Karamihan sa mga pasilidad ng produksyon ay tinutugunan ito nang pragmatiko sa pamamagitan ng pagpapalawak ng tolerance ng pagkakalagay sa pattern ng papag upang masipsip ang hanay ng drift, pagtanggap ng bahagyang pagbawas sa density ng papag kapalit ng pag-aalis ng pasanin sa pagpapanatili ng pagkakalibrate.

Safety Architecture sa Intelligent Stacking Robot Arm Cells: Beyond the Safety Fence

Ang tradisyunal na arkitektura ng kaligtasan para sa mga pang-industriyang robot cell ay umaasa sa isang pisikal na perimeter fence na may mga interlocked na access gate — isang solusyon na epektibo ngunit lumilikha ng operational friction sa mga pasilidad kung saan ang mga operator ay nangangailangan ng madalas na access sa robot work envelope para sa coil jam clearing, pallet quality inspection, o strap tail management. Sa high-throughput cable palletizing operations, ang madalas na mga pagkaantala sa bakod ay makabuluhang nakakabawas sa epektibong oras ng paggana ng system dahil ang bawat pagpasok ng gate ay nagti-trigger ng ganap na paghinto sa kaligtasan at nangangailangan ng sinasadyang restart sequence bago ipagpatuloy ang produksyon. Ang pinagsama-samang epekto sa isang production shift ay maaaring umabot sa 5–10% ng kabuuang magagamit na oras, na binabawasan ang isang bahagi ng labor savings na na-install ng Intelligent Stacking Robot Arm upang maihatid.

Ang mga modernong Intelligent Robot Stacker na pag-install ay lalong gumagamit ng mga collaborative na arkitektura ng kaligtasan na pumapalit o nagdaragdag sa perimeter fence ng mga scanner ng lugar, mga sistema ng pangitain na may rating sa kaligtasan, at mga mode ng robot na limitado sa puwersa. Ang mga scanner ng lugar — mga aparatong pangkaligtasan na nakabatay sa laser na naka-mount sa antas ng sahig — ay tumutukoy sa mga nako-configure na safety zone sa loob ng sobre ng trabaho ng robot. Kapag ang isang operator ay pumasok sa isang tinukoy na zone, ang robot ay bumababa sa isang ligtas na pinababang bilis (karaniwang 250mm/s o mas mababa, ayon sa ISO/TS 15066) sa halip na ganap na huminto, na nagpapahintulot sa limitadong human-robot coexistence para sa inspeksyon at maliliit na interbensyon na gawain nang walang ganap na paghinto sa produksyon. Nati-trigger pa rin ang full stop kung tumagos ang operator sa inner exclusion zone sa paligid ng aktibong pick-and-place area.

• Safety-rated monitored stop (SRMS): Ang robot ay humihinto at humahawak sa posisyon kapag ang isang operator ay pumasok sa sinusubaybayang zone; awtomatikong magpapatuloy ang produksyon kapag lumabas ang operator — walang kinakailangang manual restart, na binabawasan ang downtime ng access-event sa oras ng transit sa zone
• Pagsubaybay sa bilis at paghihiwalay (SSM): Patuloy na binabawasan ng robot ang bilis habang lumalapit ang operator, na kinakalkula sa real time mula sa pagsukat ng distansya ng scanner — tinutukoy ng pinakamalapit na distansya ng diskarte kung humihinto ang robot sa mabagal na bilis, pinababang bilis, o proteksiyon na paghinto
• Power and force limiting (PFL): Magagamit sa mga collaborative na platform ng robot, nililimitahan ng PFL ang puwersa na maaaring ibigay ng braso ng robot sa pakikipag-ugnay — na angkop para sa mga application na cable coil na mas mababa ang kargamento kung saan ang bigat ng coil ay nasa loob ng collaborative na hanay ng payload ng robot (karaniwang hanggang 16kg para sa mga kasalukuyang collaborative na platform)
• Pagsasama ng Safety PLC: Ang lahat ng mga function ng kaligtasan — mga area scanner zone, gate interlocks, emergency stop circuit, at robot safety inputs — ay dapat pangasiwaan sa pamamagitan ng dedikadong safety PLC (SIL 2 o PLe rated) sa halip na sa pamamagitan ng standard machine PLC, na tinitiyak na ang safety logic ay hindi maaaring hindi sinasadyang mabago sa panahon ng mga pagbabago sa recipe o programa.

Itinatag noong 2002 sa Shanghai at pinalawak sa pamamagitan ng pagtatatag ng Jiangsu Yessjet Precise Machinery Co., Ltd. sa Yixing noong 2017, ang Shanghai Yessjet Precise Machinery Co., Ltd. ay nagdidisenyo ng mga arkitektura ng kaligtasan ng Robotic Palletizer alinsunod sa ISO 10218-2 at GB 11291.2 na mga kinakailangan sa layout ng system mula sa paunang yugto ng layout ng system. Ang pagsasaayos ng safety zone, pagsusuri sa dalas ng pag-access, at disenyo ng pamamaraan ng pag-restart ay nakadokumento sa panahon ng pagsubok sa pagtanggap ng pabrika at na-validate sa lugar sa panahon ng pag-commissioning — tinitiyak na ang arkitektura ng kaligtasan na naka-install ay tumutugma sa aktwal na daloy ng trabaho ng operator sa pasilidad ng customer kaysa sa isang teoretikal na pattern ng pag-access na ipinapalagay sa yugto ng disenyo.
