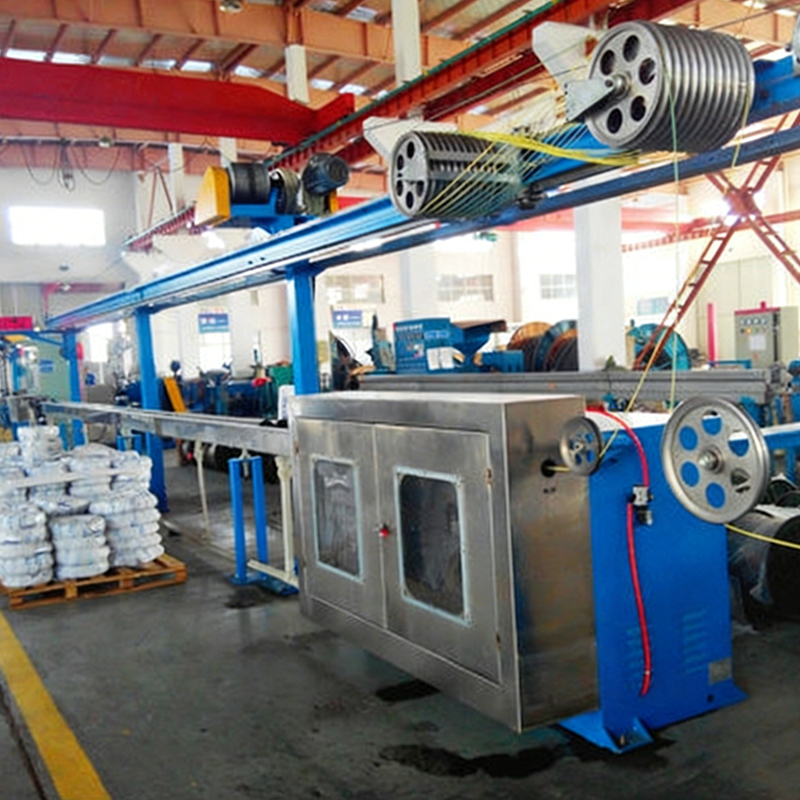

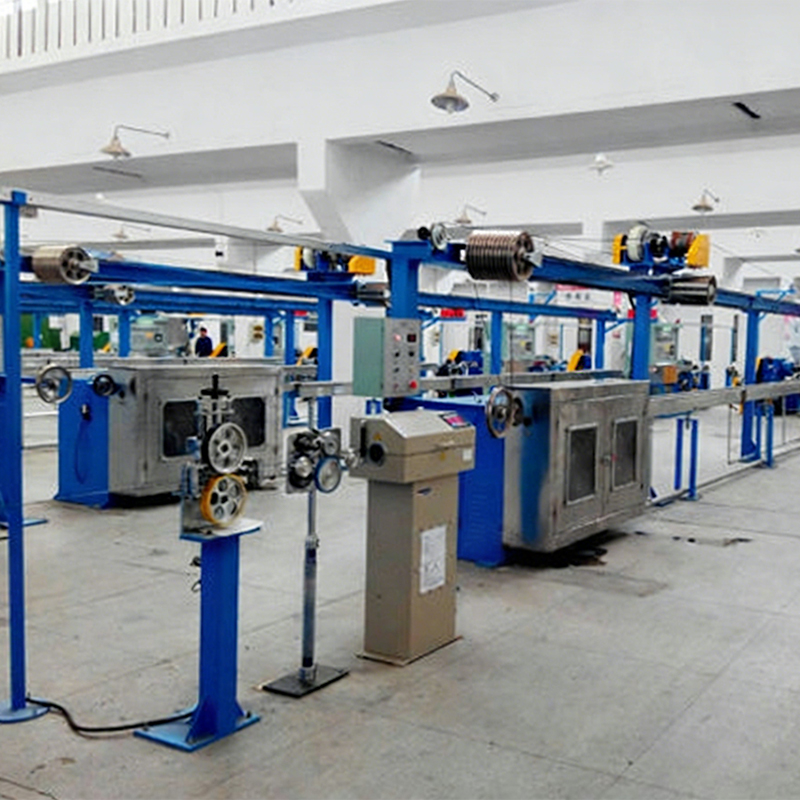

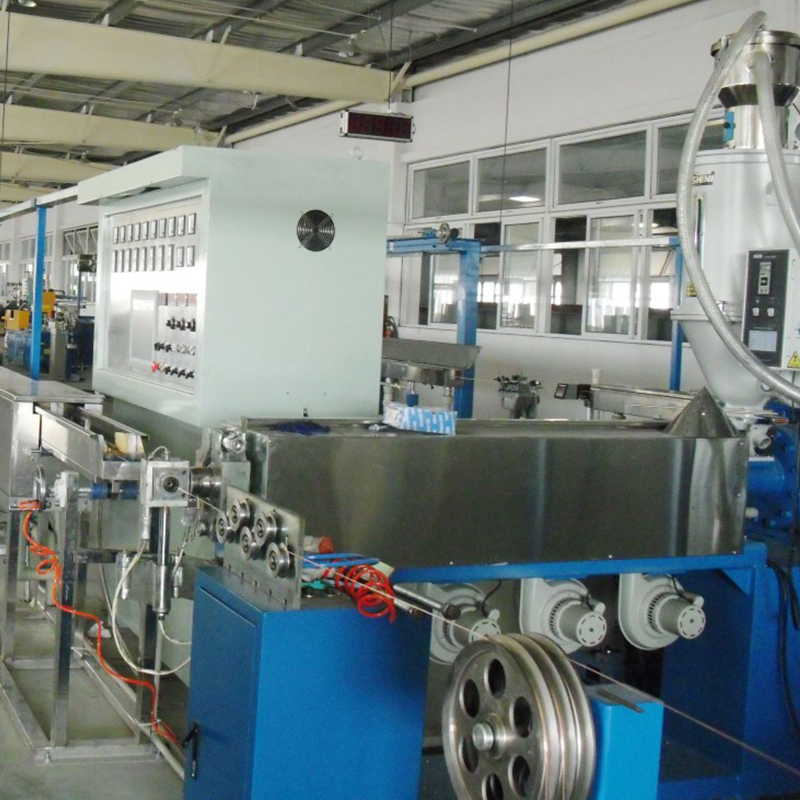

Paano Nakakaapekto ang Disenyo ng Screw sa Kalidad ng Output sa isang Wire At Cable Extrusion Line

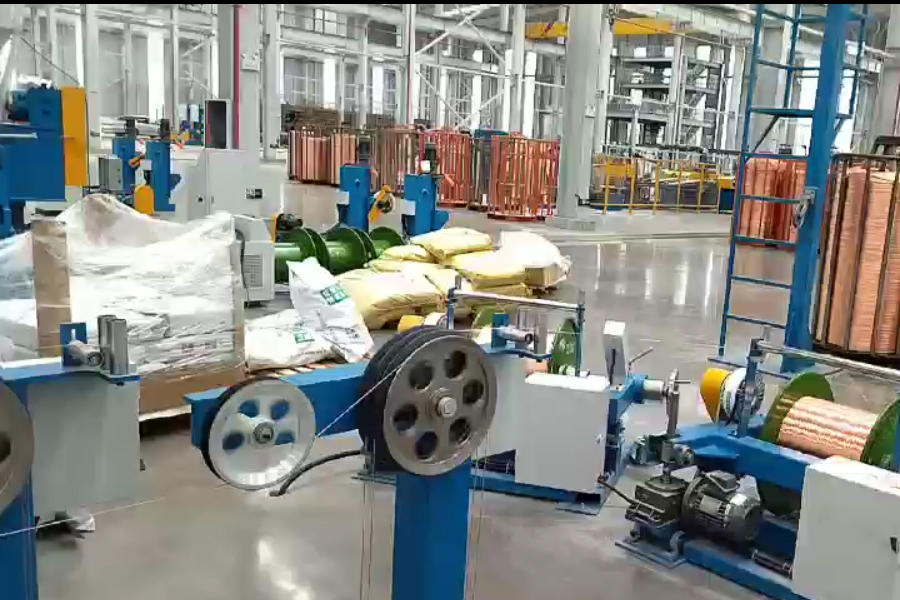

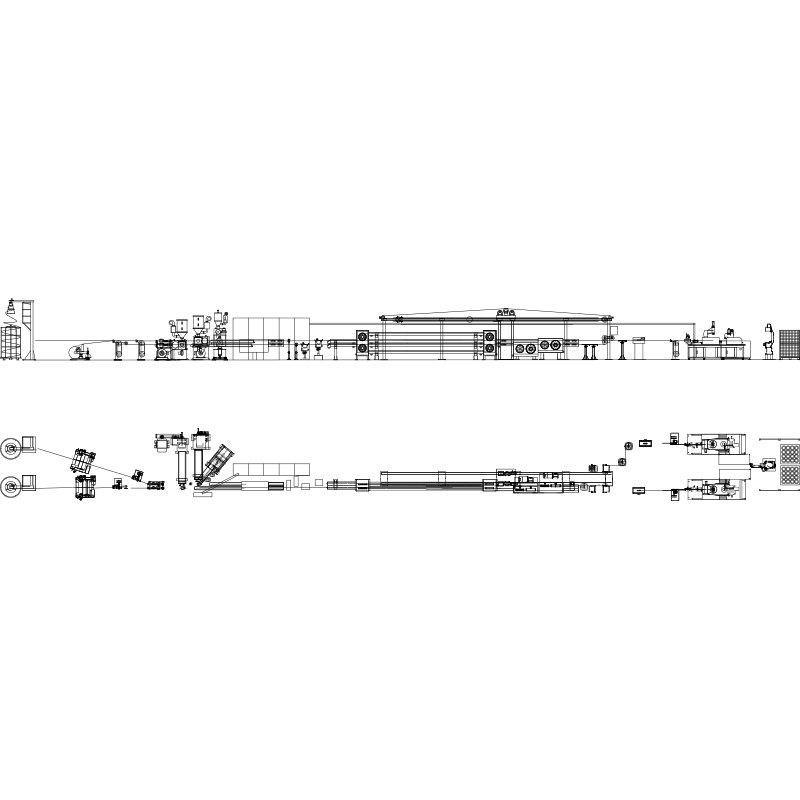

Ang extruder screw ay ang puso ng anuman Wire At Cable Extrusion Line , ngunit ang geometry nito ay madalas na itinuturing bilang isang nakapirming parameter sa halip na isang tunable variable. Sa pagsasagawa, ang disenyo ng tornilyo — kabilang ang L/D ratio, compression ratio, flight pitch, at barrier zone configuration — direktang tinutukoy ang homogeneity ng pagkatunaw, rate ng output, at pagkakapare-pareho ng kapal ng insulation na pader. Halimbawa, ang isang tornilyo na idinisenyo para sa mga PVC compound, ay magbubunga ng kapansin-pansing magkakaibang temperatura ng pagkatunaw at mga rate ng paggugupit kapag nagpapatakbo ng XLPE o TPE, kahit na sa magkatulad na mga setting ng RPM. Ang pag-unawa sa mga ugnayang ito ay nagbibigay-daan sa mga production engineer na gumawa ng matalinong mga desisyon tungkol sa pagpili ng turnilyo sa halip na mag-default sa anumang kasama ng makina.

Ang ratio ng L/D (haba-hanggang-diameter) ay ang pinakakaraniwang binabanggit na parameter ng tornilyo. Ang mas mataas na mga ratio ng L/D — karaniwang 25:1 hanggang 30:1 para sa mga aplikasyon ng pagkakabukod ng cable — ay nagbibigay ng mas maraming oras ng paninirahan para sa pagkatunaw ng polymer, pagpapabuti ng paghahalo at pagkakapareho ng thermal. Gayunpaman, pinapataas din ng mga mahahabang turnilyo ang shear heat input, na maaaring maging problema para sa mga compound na sensitibo sa init tulad ng mga materyales ng LSZH (Low Smoke Zero Halogen). Sa mga kasong ito, ang disenyo ng barrier screw na may nakalaang seksyon ng paghahalo malapit sa metering zone ay nag-aalok ng isang mas mahusay na solusyon: pinaghihiwalay nito ang solid at natutunaw na mga phase nang mas maaga sa barrel, na binabawasan ang hindi natutunaw na kontaminasyon ng pellet nang walang labis na paggugupit.

Kino-configure ng Shanghai Yessjet Precise Machinery Co., Ltd. ang screw geometry batay sa partikular na compound family at target na hanay ng output para sa Cable Extrusion Line ng bawat customer. Sa halip na magbigay ng unibersal na turnilyo, sinusuri ng engineering team ang mga polymer viscosity curves, mga window ng pagpoproseso ng temperatura, at mga kinakailangan sa bilis ng linya bago tukuyin ang compression ratio at flight geometry. Ang diskarte na ito ay nag-aalis ng isang karaniwang pinagmumulan ng pagkakaiba-iba ng kapal ng pader na madalas na mali-mit ng mga operator sa die centering o mga isyu sa pagkontrol ng tensyon.

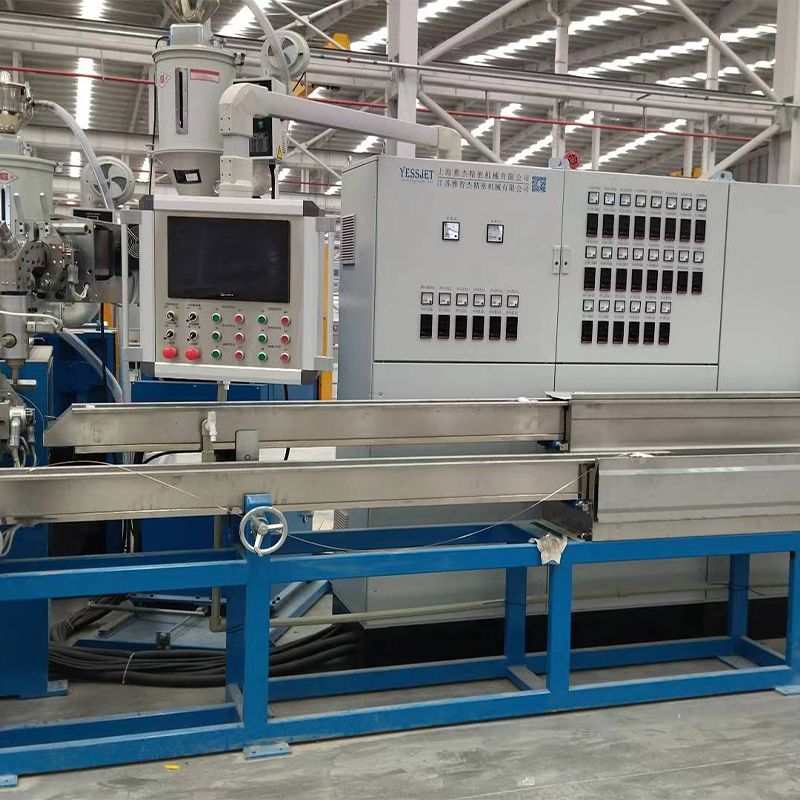

Pag-profile ng Temperatura sa Mga Barrel Zone: Bakit Mas Maraming Zone ang Nangangahulugan ng Higit na Kontrol

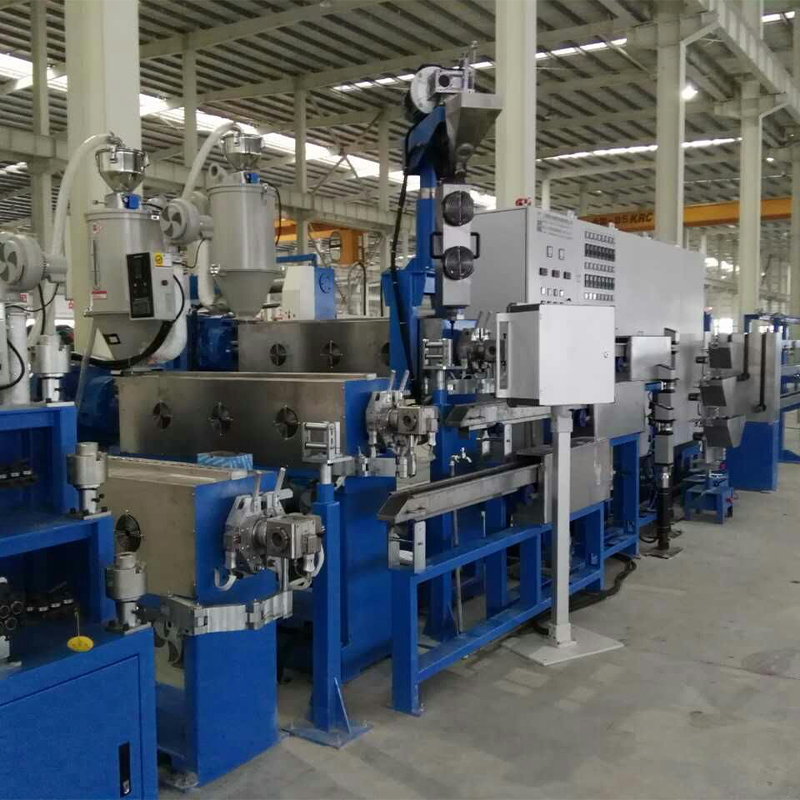

Karaniwang hinahati ng mga modernong Cable Extrusion Line na configuration ang extruder barrel sa lima hanggang walong independently controlled heating zone, kasama ang magkahiwalay na die at crosshead zone. Ang layunin ng segmentasyon na ito ay hindi lamang painitin ang polimer sa isang target na temperatura ng pagkatunaw - ito ay upang pamahalaan ang thermal gradient sa buong landas ng plastication upang ang pagkatunaw ay dumating sa die sa isang pare-pareho, walang bula na estado sa tamang lagkit para sa target na kapal ng pader at bilis ng linya.

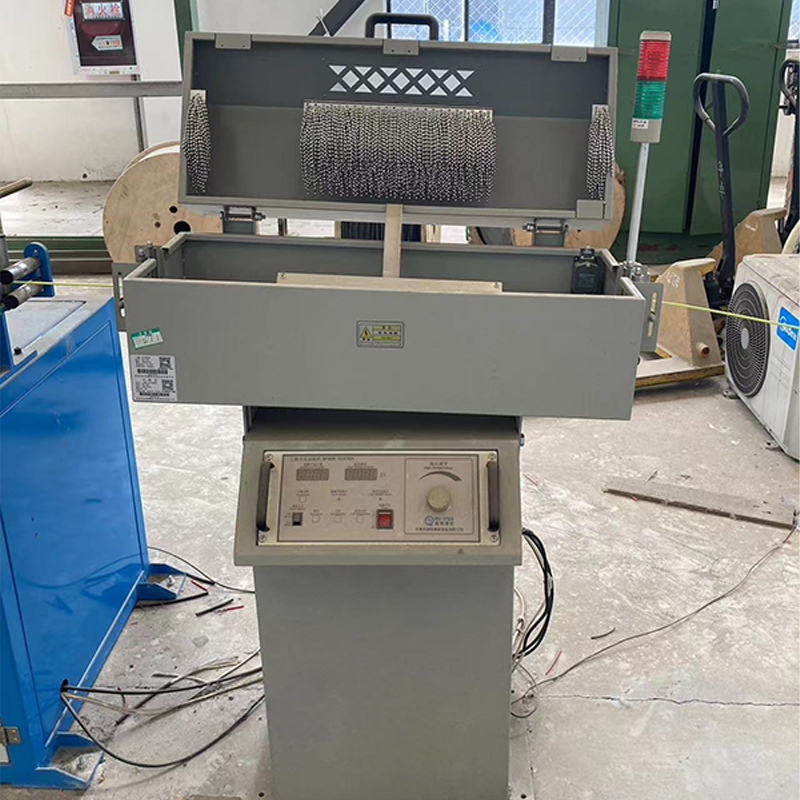

Ang isang karaniwang maling kuru-kuro ay ang lahat ng barrel zone ay dapat tumakbo sa magkatulad na temperatura, na may katamtamang pagtaas lamang patungo sa die. Sa pagsasagawa, ang pinakamainam na profile ay lubos na umaasa sa materyal. Para sa mga semi-crystalline polymers tulad ng HDPE, isang tumataas na profile — mas malamig na feed zone, unti-unting mas mainit na metering zone — nagtataguyod ng unti-unting pagkatunaw at binabawasan ang panganib ng maagang pagkatunaw na humaharang sa feed. Para sa mga amorphous na materyales tulad ng matibay na PVC, ang isang patag na profile na may bahagyang paglubog sa metering zone ay pumipigil sa pagkasira mula sa labis na pag-iipon ng shear heat. Ang mali sa pagkuha sa profile na ito ay bubuo ng mga micro-gel inclusion o mga depekto sa ibabaw na makikita lamang sa panahon ng spark testing o sa panahon ng end-use testing ng customer.

Mga Karaniwang Istratehiya sa Profile ng Temperatura ayon sa Materyal

Ang mga profile na ito ay nagsisilbing panimulang sanggunian, hindi mga nakapirming recipe. Nangangailangan ang real-world optimization ng mga melt pressure gauge sa die inlet at isang infrared melt thermometer para ma-validate ang aktwal na temperatura ng pagkatunaw na hiwalay sa mga setpoint ng barrel zone — isang pagkakaibang mahalaga kapag nagpapatakbo ng mga high-speed na linya sa itaas 200 m/min.

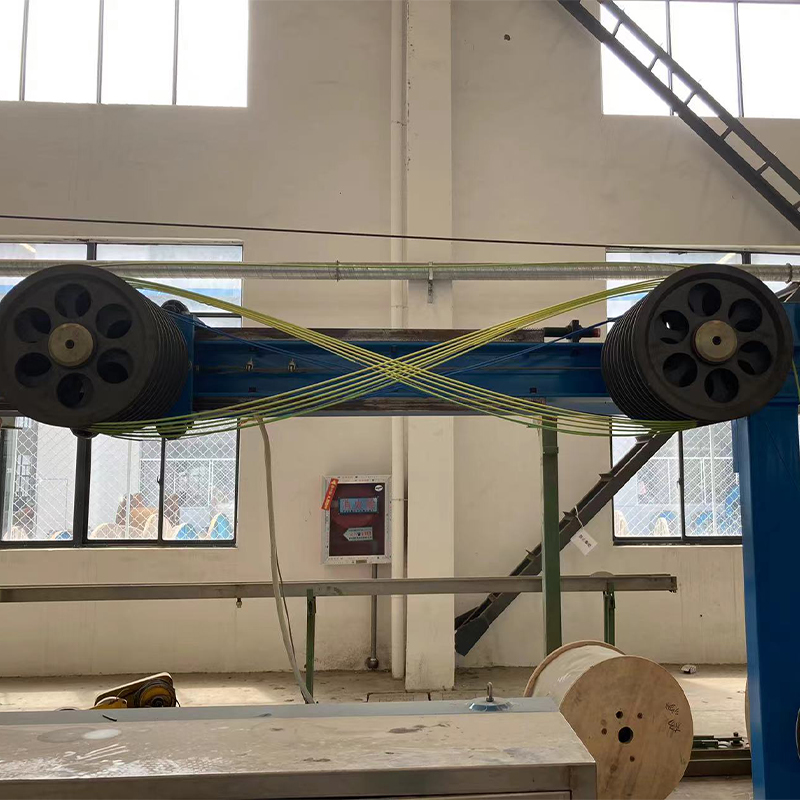

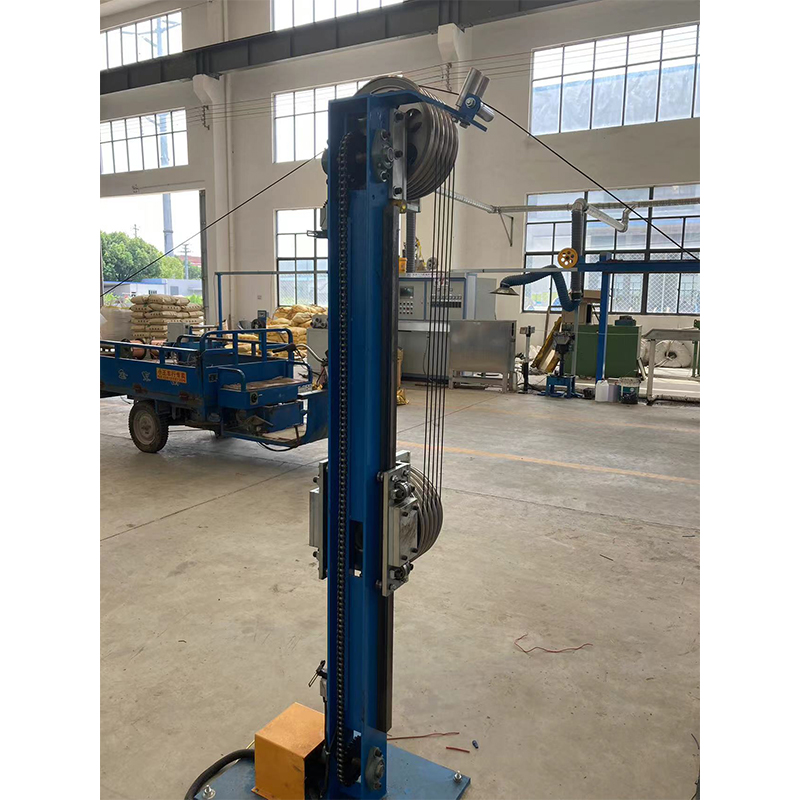

Caterpillar Haul-Off Tension Control at ang Epekto Nito sa Conductor Elongation

Sa isang Wire And Cable Extrusion Line, ang caterpillar haul-off unit ay higit pa sa paghila sa natapos na cable sa isang itinakdang bilis — ito ang pangunahing mekanismo kung saan ang kapal ng insulation na pader ay kinokontrol sa real time. Tinutukoy ng ugnayan sa pagitan ng bilis ng paghatak at rate ng output ng extruder ang draw-down ratio, na namamahala naman kung gaano kalaki ang kahabaan ng extrudate sa pagitan ng die exit at ang punto ng solidification. Kahit na ang 1–2% na pagkakaiba-iba ng bilis sa paghatak ay maaaring ilipat ang nominal na kapal ng pader sa labas ng tolerance band na tinukoy ng mga pamantayan tulad ng IEC 60227 o UL 83.

Ang hindi gaanong napag-usapan na kahihinatnan ng haul-off tension ay ang epekto nito sa conductor mismo. Kapag labis ang tensyon — kadalasang dulot ng presyur ng sinturon ng caterpillar na itinakda nang masyadong mataas o ng hindi pagkakatugma sa pagitan ng bilis ng paghatak at ang pagpapababa ng tensyon sa pagbabayad — ang konduktor ay dumaranas ng permanenteng pagpapahaba. Sa mga stranded na konduktor, pinipiga ng elongation na ito ang lay length ng mga indibidwal na wire, binabago ang DC resistance ng conductor sa bawat unit length at posibleng itulak ito sa pagsunod sa paglaban sa bawat pagsukat ng kilometro. Ang epekto ay partikular na binibigkas sa mga fine-wire constructions na mas mababa sa 0.5 mm² kung saan mas maliit ang strand tensile strength margins.

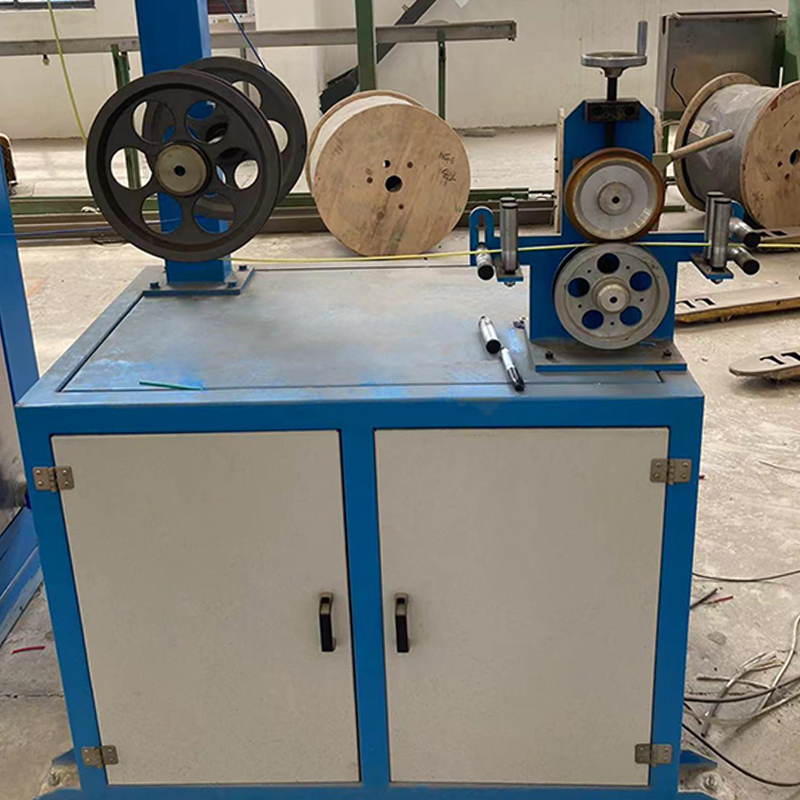

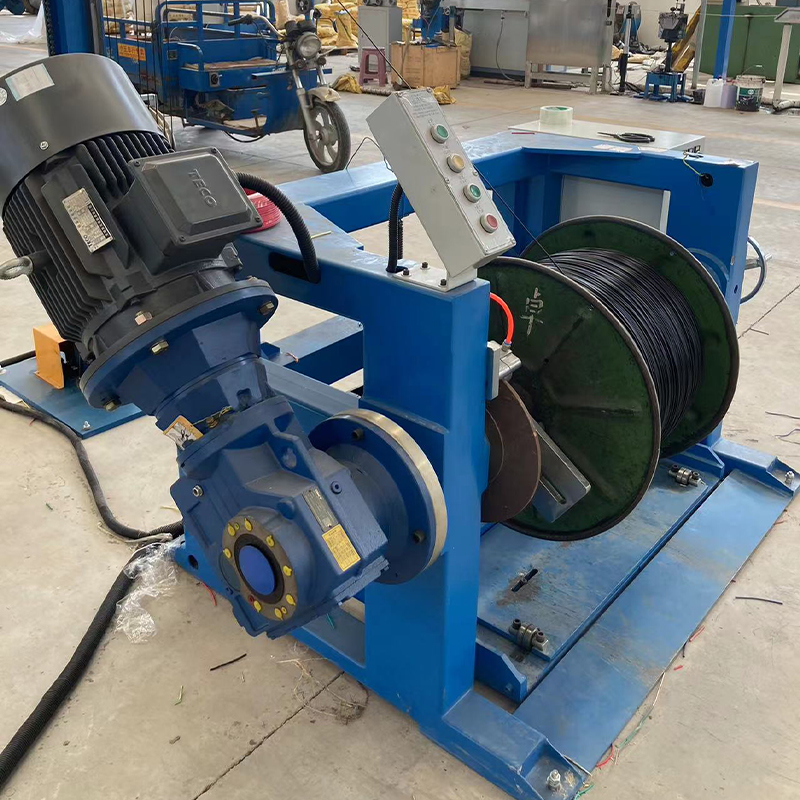

Ang wastong pagsasaayos ng uod ay nangangailangan ng pagtutugma ng haba ng contact ng sinturon at presyon sa panlabas na diameter ng cable at higpit ng tambalang jacket. Ang mas malambot na compound tulad ng silicone o flexible na TPU ay nangangailangan ng mas mababang belt clamping force at mas malawak na belt pad upang maiwasan ang pagmamarka sa ibabaw. Dapat isama ng control system ang feedback sa posisyon ng dancer roll mula sa pay-off at take-up para mapanatili ang isang matatag na window ng tensyon sa buong run, kasama na sa mga yugto ng acceleration at deceleration sa startup at shutdown.

Retrofitting Legacy Lines: Ano ang Puwede at Hindi Maaaring I-upgrade

Maraming mga cable manufacturer ang nagpapatakbo ng Wire And Cable Extrusion Line equipment na 15–25 taong gulang — mekanikal na tunog ngunit limitado ng hindi napapanahong mga arkitektura ng kontrol, analog temperature controller, at relay-based na sequence logic na pumipigil sa pagsasama sa modernong MES o mga sistema ng pagkolekta ng data. Ang isang buong pagpapalit ng linya ay hindi palaging ang pinaka-ekonomikong landas. Ang mga naka-target na pag-retrofit ay maaaring mabawi ang 70–85% ng kakayahan ng isang bagong linya sa 30–50% ng halaga ng kapital, sa kondisyon na ang mekanikal na kondisyon ng extruder barrel, screw, at gearbox ay nakakatugon sa mga minimum wear threshold.

Retrofit Priority Assessment

• Mga upgrade na may mataas na halaga: Pagpapalit ng PLC sa mga modernong Siemens S7 o Allen-Bradley ControlLogix platform, touchscreen HMI na may pamamahala ng recipe, closed-loop diameter control gamit ang laser gauge, at servo-driven haul-off na may tension feedback
• Mga pag-upgrade ng medium-value: Pinapalitan ang mga analog barrel zone controllers ng mga digital PID unit na nagtatampok ng auto-tuning, pag-upgrade ng mga inverter ng drive sa kasalukuyang-generation na variable frequency drive na may energy recovery braking
• Mas mababang halaga maliban kung may sira: Pinapalitan ang mga mekanikal na tunog na gearbox, mga extruder barrel na may mas mababa sa 40% na pagkasuot sa clearance ng liner-to-screw, o mga cooling trough na istruktura na walang kaagnasan

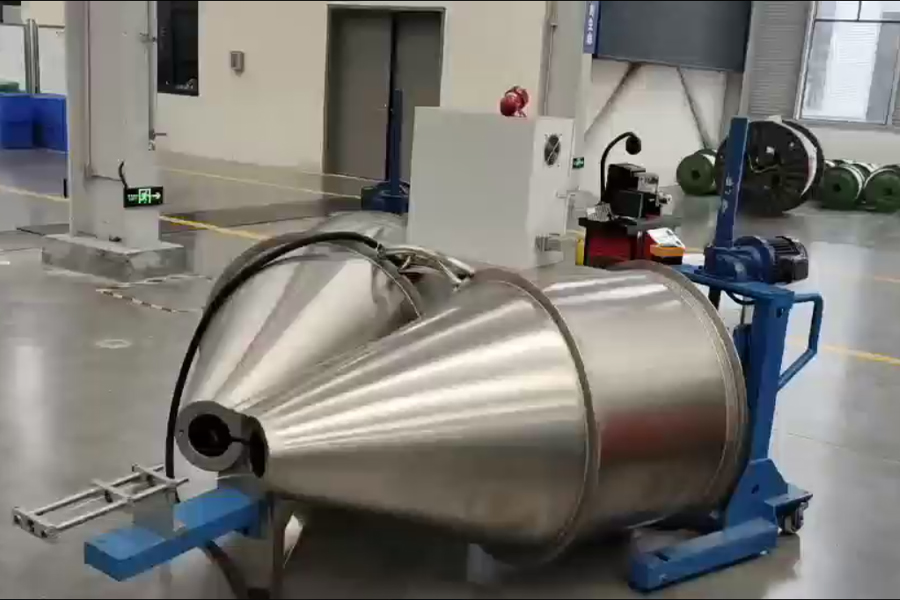

• Hindi tugma sa retrofit: Mga extruder frame na may pagbaluktot ng frame na lumalampas sa mga alignment tolerance, mga crosshead na may mga stripped thread form sa centering bolts, o mga feed hopper na may panloob na wear na lumilikha ng segregation ng mga compound blend

Ang Shanghai Yessjet Precise Machinery Co., Ltd. ay bumuo ng isang structured retrofit na proseso ng pagsusuri para sa mga customer na nagpapatakbo ng tumatandang Cable Extrusion Line equipment. Sinasaklaw ng assessment ang pagsukat ng screw at barrel wear sa pamamagitan ng borescope, gearbox backlash testing, thermal imaging ng performance ng barrel heater, at isang control system audit upang matukoy ang mga hindi na ginagamit na bahagi na walang available na mga ekstrang bahagi. Pinipigilan ng diagnostic na hakbang na ito ang mga customer na mamuhunan sa mga control upgrade sa mga mekanikal na platform na mangangailangan ng ganap na pagpapalit sa loob ng tatlo hanggang limang taon anuman.

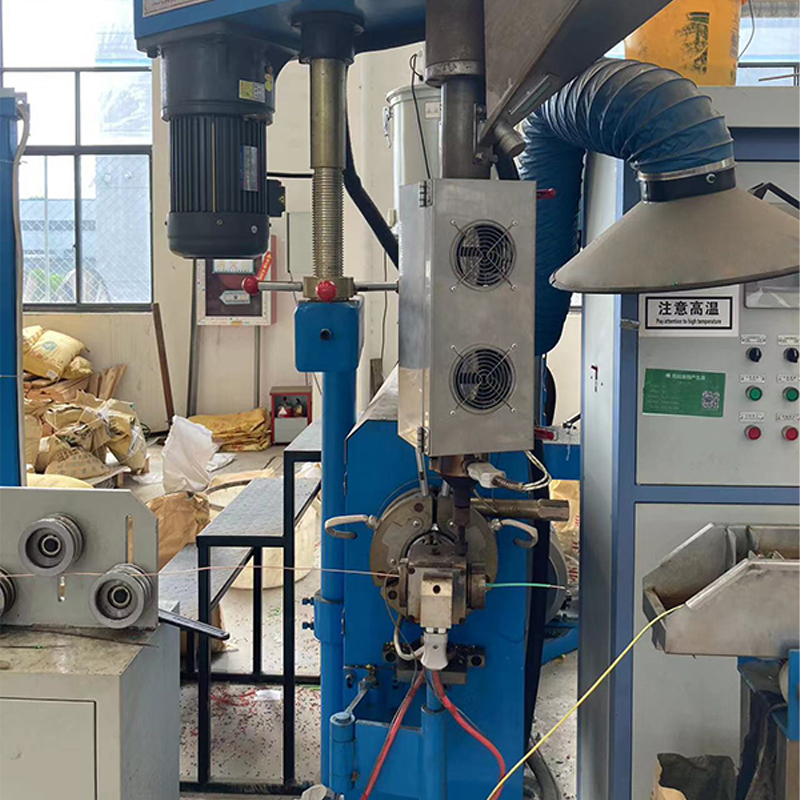

Closed-Loop Diameter Control: Paano Ito Gumagana at Nasaan ang Mga Limitasyon Nito

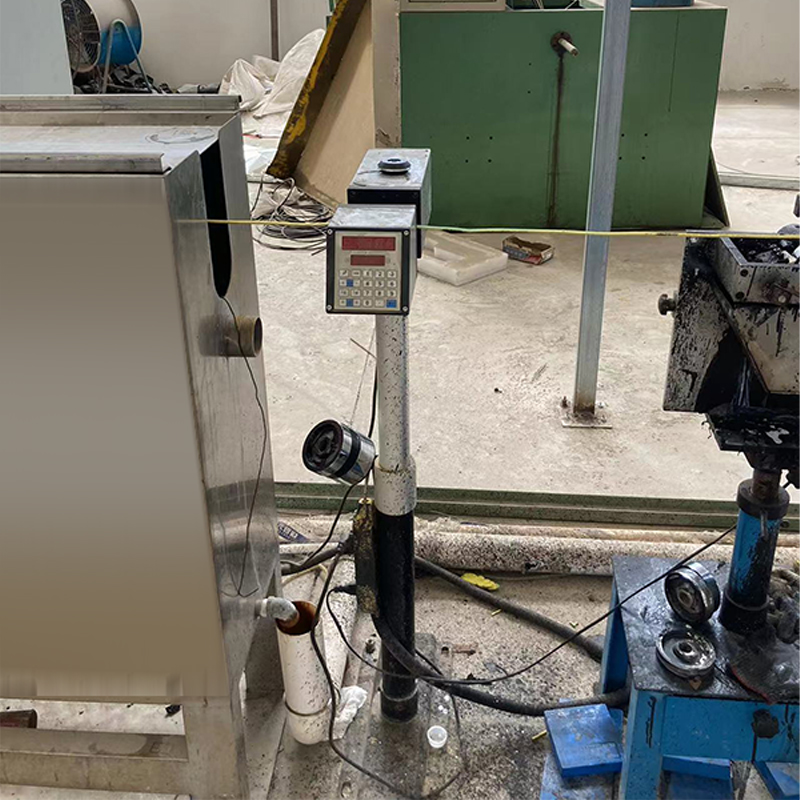

Ang mga sukat ng diameter ng laser na nakaposisyon kaagad pagkatapos ng cooling trough ay karaniwan na ngayon sa karamihan ng mga bagong pag-install ng Cable Extrusion Line. Patuloy na sinusukat ng gauge ang panlabas na diameter — kadalasan sa mga rate ng pag-scan na 500 hanggang 2,000 Hz — at ibinabalik ang pagsukat sa line speed controller o sa extruder screw speed drive upang itama ang mga deviation mula sa target na diameter sa real time. Sa mga well-tuned system, ang closed-loop architecture na ito ay maaaring mapanatili ang diameter tolerance sa loob ng ±0.02 mm sa mga linyang tumatakbo sa 100–150 m/min, na nakakatugon sa mga kinakailangan ng karamihan sa mga pamantayan ng IEC at UL wire nang hindi nangangailangan ng interbensyon ng operator sa panahon ng steady-state na produksyon.

Gayunpaman, ang closed-loop diameter control ay may mahahalagang limitasyon na hindi palaging malinaw na ipinapaalam ng mga supplier ng kagamitan. Sinusukat ng gauge ang diameter ng panlabas na jacket — hindi nito direktang matukoy ang eccentricity ng kapal ng pader, na nangangailangan ng alinman sa ultrasonic wall thickness gauge o isang capacitance-based eccentricity monitor na nakaposisyon sa water trough. Ang isang cable ay maaaring masukat nang perpekto sa panlabas na diameter habang tumatakbo nang may 30–40% eccentricity kung ang die centering ay naaanod sa mahabang panahon dahil sa thermal expansion ng crosshead body. Ang pag-asa lamang sa diameter gauge para sa kontrol ng proseso ay papasa sa mga pagsusuri sa panlabas na diameter habang bumubuo ng materyal na hindi nakalagay sa pinakamababang kapal ng pader sa pinakamanipis na punto.

Bukod pa rito, ang oras ng pagtugon sa loop ng feedback ay nalilimitahan ng distansya sa pagitan ng die exit at ang lokasyon ng gauge. Sa mga linya na may mahabang cooling troughs — kinakailangan para sa malalaking conductor cable kung saan kailangan ng polymer ng pinahabang haba ng cooling — ang pagkaantala ng transportasyon na ito ay maaaring 15 hanggang 40 segundo sa karaniwang bilis ng linya. Sa panahon ng pagkaantala na ito, ang isang pagkagambala sa proseso (halimbawa, isang pagtaas ng presyon ng pagkatunaw mula sa bahagyang naka-block na screen pack) ay nakagawa na ng 25 hanggang 60 metrong out-of-tolerance na cable bago tumugon ang control system. Ang pag-unawa sa lag na ito at pagtatakda ng naaangkop na mga parameter ng deadband sa control algorithm ay mahalaga upang maiwasan ang overcorrection oscillation, na kadalasang mas nakakapinsala sa pagkakapare-pareho ng produkto kaysa sa orihinal na kaguluhan.

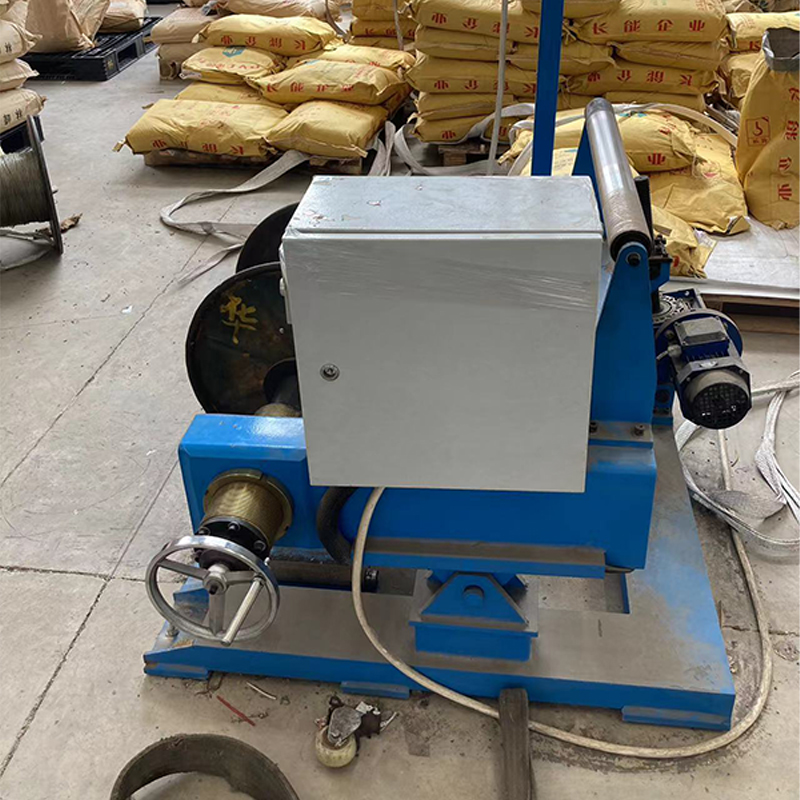

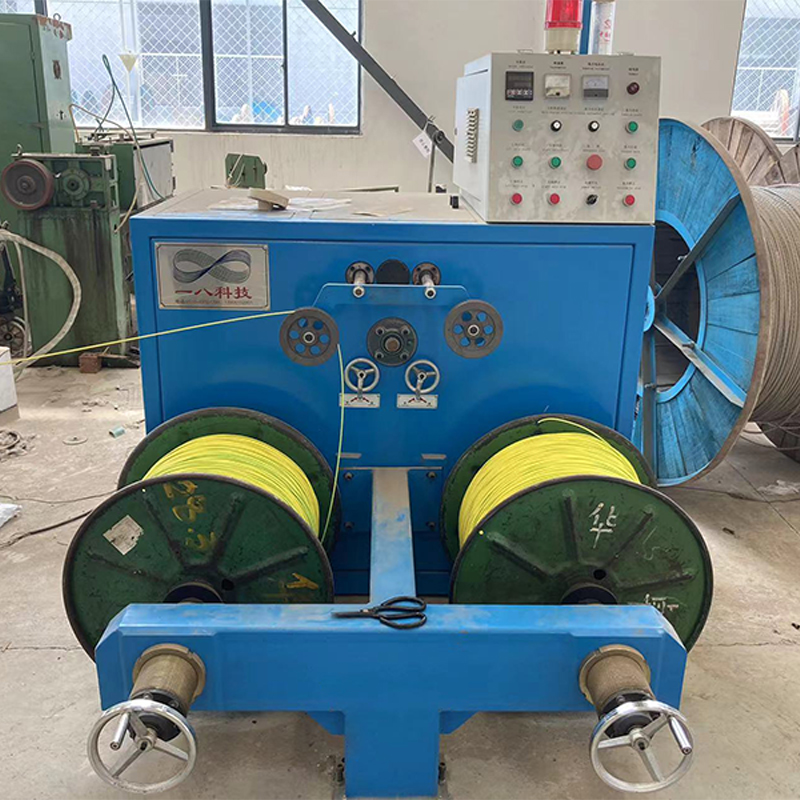

Awtomatikong Coiling at Robotic Palletizing: Mga Pagsasaalang-alang sa Pagsasama para sa End-of-Line Automation

Ang end-of-line automation — na sumasaklaw sa mga awtomatikong coiling machine, strapping o taping station, at robotic palletizing system — ay kadalasang pinaplano bilang isang karagdagan sa hinaharap sa panahon ng paunang pag-commissioning ng Wire And Cable Extrusion Line, pagkatapos ay ipinagpaliban nang walang katiyakan dahil sa mga hadlang sa kapital o pagiging kumplikado ng pagsasama. Ang kinahinatnan ay ang manual coiling at palletizing ay nagiging bottleneck ng produksyon, na nililimitahan ang bilis ng linya hindi sa output capacity ng extruder ngunit sa pisikal na rate kung saan ang mga operator ay maaaring humawak ng mga natapos na coils. Sa mga linyang gumagawa ng small-gauge building wire sa bilis na higit sa 300 m/min, ang manual coiling ay sadyang hindi mabubuhay — ang coil changeover cycle ay hindi makakasabay sa production output.

Ang pagsasama ng mga awtomatikong coiler sa isang kasalukuyang linya ay nangangailangan ng pansin sa ilang mga parameter na itinakda sa antas ng kontrol ng extruder: tumpak na pagbibilang ng metro mula sa haul-off encoder, isang maaasahang cut signal sa flying knife o rotary cutter, at isang coil transfer sequence na hindi nagpapahintulot sa cable slack na maipon sa pagitan ng cutter at ng bagong coil core. Kung ang extruder line PLC ay hindi idinisenyo nang nasa isip ang mga signal ng handshake na ito, ang pag-retrofit ng mga awtomatikong coiler ay maaaring mangailangan ng makabuluhang rework ng control system na higit pa sa pag-install ng coiler hardware.

Ang Shanghai Yessjet Precise Machinery Co., Ltd. ay nagdidisenyo ng mga arkitektura ng kontrol ng Wire And Cable Extrusion Line na may end-of-line na automation integration bilang isang nakaplanong kakayahan mula sa unang pagkakagawa, kahit na hindi agad binibili ng customer ang coiling at palletizing equipment. Ang ekstrang kapasidad ng I/O, mga pre-wired na terminal block para sa coiler communication, at mga dokumentadong signal maps ay kasama sa standard commissioning package — na nagpapahintulot sa mga customer na magdagdag ng robotic palletizing o awtomatikong pag-coiling sa ibang pagkakataon nang hindi bumabalik sa pabrika para sa muling pagdidisenyo ng control system. Ang forward-compatible na diskarte na ito ay makabuluhang binabawasan ang kabuuang pamumuhunan na kinakailangan kapag ang mga volume ng produksyon sa kalaunan ay nagbibigay-katwiran sa buong end-of-line automation.
