Aktibong Kontrol ng Tensyon sa Motorized Wire Cable Pay-Off Equipment : Paano Ito Naiiba sa Passive Braking

Ang pangunahing pagkakaiba sa pagitan ng motorized at passive pay-off system ay nakasalalay sa kung paano nabuo at pinapanatili ang back-tension sa panahon ng unwinding process. Passive system — magnetic powder brakes, friction disc brakes, o mechanical drag mechanism — maglapat ng fixed o manual adjustable resistance torque sa spool shaft, na umaasa sa mechanical drag upang lumikha ng tensyon sa wire habang hinihila ito ng downstream na proseso. Ang diskarte na ito ay gumagana nang sapat sa steady-state na mga kundisyon ngunit mahuhulaan na nabigo sa dalawang pinaka-kritikal na sandali ng anumang produksyon run: acceleration mula sa standstill at deceleration upang huminto. Sa panahon ng acceleration, ang inertia ng isang full heavy cable spool ay nangangahulugan na ang brake torque na kinakailangan para mapanatili ang target na tension ay mas mataas kaysa sa steady-state na pagtakbo — ang passive brake set para sa steady-state na tensyon ay magbibigay-daan sa isang slack loop na mabuo sa panahon ng acceleration, na pagkatapos ay pumipikit habang ang downstream na bilis ay nagpapatatag at lumilikha ng isang buong tension spike na maaaring magsagawa ng pag-igting sa buong wire.

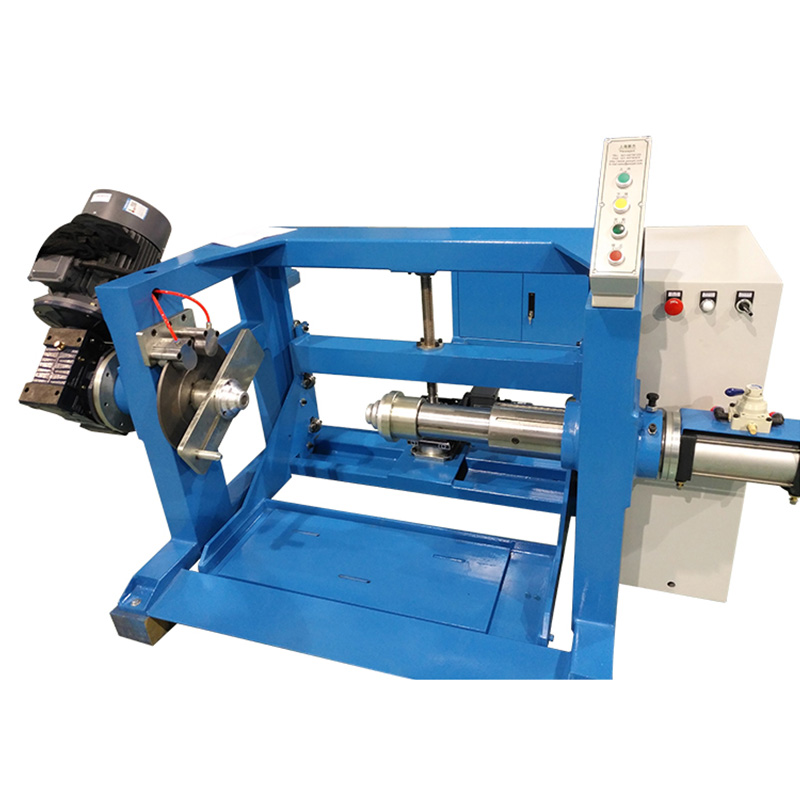

Niresolba ito ng Motorized Wire Cable Pay-Off Equipment sa pamamagitan ng aktibong pag-drive ng spool sa direksiyon ng unwind na may kontroladong torque na na-offset ang spool inertia sa mga yugto ng acceleration at deceleration. Ang drive system — karaniwang isang vector-controlled na AC motor o isang servo drive — ay tumatanggap ng speed reference mula sa downstream line at naglalapat ng torque command na kinakalkula upang mapanatili ang dancer roller sa target na posisyon nito sa buong saklaw ng bilis. Kapag bumibilis ang downstream line, pinapataas ng motorized na pay-off drive ang output torque nito upang maagap na i-unwind ang cable sa halip na hintayin na bumaba ang mananayaw at magsenyas ng tension deficit. Ang resulta ay isang profile ng tensyon na nananatili sa loob ng ±5% ng setpoint sa buong acceleration at deceleration envelope — isang antas ng kontrol na hindi makakamit ng mga passive system sa malalaking diameter at high-inertia na mga cable spool.

Ang Shanghai Yessjet Precise Machinery Co., Ltd. ay nagsasama ng mga inertia compensation algorithm sa drive configuration ng Motorized Wire Cable Pay-Off Equipment nito, na naka-calibrate sa aktwal na spool diameter at weight range na tinukoy para sa bawat pag-install. Ang mga parameter ng inertia compensation ay itinakda sa panahon ng pag-commissioning gamit ang isang controlled acceleration ramp test, at ang nagreresultang tension stability ay nabe-verify laban sa target na sobre bago ang linya ay pumasok sa produksyon — tinitiyak na ang mga katangian ng pagganap ay nakakatugon sa mga kinakailangan sa proseso mula sa unang pagtakbo ng produksyon sa halip na nangangailangan ng pinahabang trial-and-error na pag-tune ng mga operator ng customer.

Spool Diameter Compensation: Bakit Nababagay ang Pay-Off Tension Kung Wala Ito

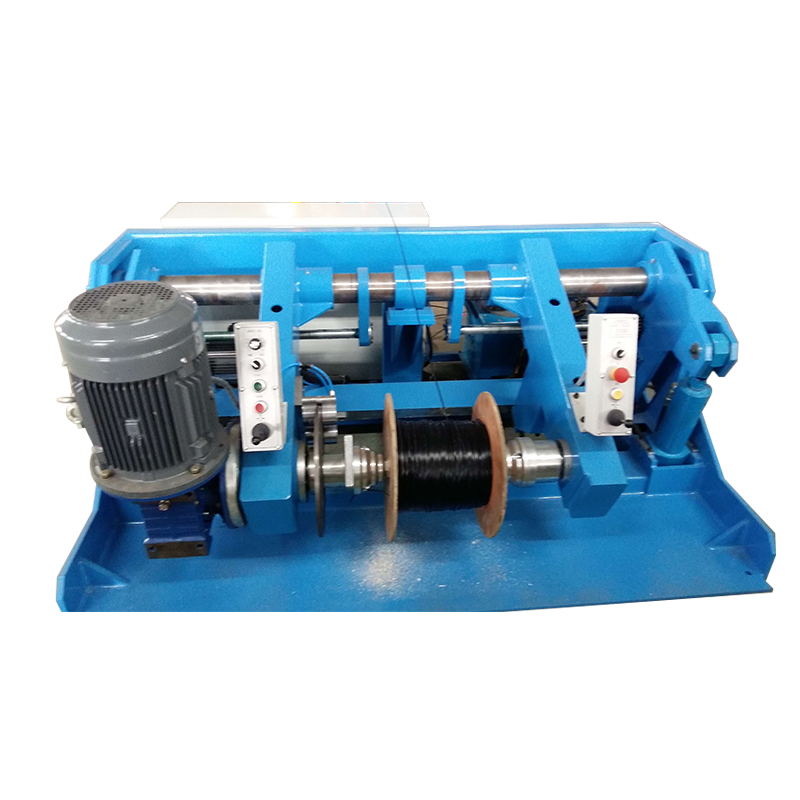

Ang isang cable spool na hindi nabubuklod sa isang Motorized Cable Pay-Off Machine ay patuloy na nagbabago sa epektibong diameter nito sa buong pagtakbo — simula sa panlabas na diameter ng layer at bumababa hanggang sa core diameter habang ginagamit ang cable. Para sa isang tipikal na malaking industrial spool, ang pagbabago sa diameter na ito ay maaaring kumatawan sa isang 3:1 hanggang 5:1 na ratio sa pagitan ng buo at walang laman na mga estado. Kung ang pay-off drive ay nagpapanatili ng isang pare-pareho ang rotational speed setpoint sa halip na magbayad para sa pagbabago ng diameter na ito, ang linear cable output speed ay bababa nang proporsyonal habang ang spool ay umaagos, na pumipilit sa downstream na proseso na tanggapin ang variable na bilis ng feed o umasa sa accumulator buffer upang masipsip ang deficit. Sa mga linya ng extrusion kung saan direktang nakakaapekto ang bilis ng feed ng conductor sa kapal ng insulation ng pader, ang hindi nabayarang pagbabago sa diameter sa pay-off ay nagiging progresibong pagtaas ng kapal ng pader habang umaalis ang spool — isang depekto na mabagal na nabubuo upang makapasa sa mga unang pagsusuri sa kalidad ngunit nabigo sa statistical sampling sa haba ng reel.

Ang tamang diskarte sa engineering ay tuloy-tuloy na pagtatantya ng spool diameter na may awtomatikong pagwawasto ng bilis na inilapat sa pay-off drive. Maaaring ipatupad ang pagtatantya ng diameter sa pamamagitan ng tatlong pamamaraan, bawat isa ay may iba't ibang katangian ng katumpakan at mga kinakailangan sa hardware:

• Pagsasama ng posisyon ng mananayaw: Ang dancer roller displacement ay isinama sa paglipas ng panahon upang tantiyahin ang naubos na haba ng cable, na sinamahan ng kilalang spool geometry upang kalkulahin ang kasalukuyang winding diameter — epektibo para sa pare-parehong spool geometries ngunit nag-iipon ng error kung ang mananayaw ay pinapatakbo malapit sa mga limitasyon sa paglalakbay nito para sa pinalawig na mga panahon
• Pagkalkula ng ratio ng bilis: Ang ratio sa pagitan ng pay-off spool encoder speed at downstream line encoder speed ay ginagamit para kalkulahin ang epektibong unwinding diameter sa real time — tumpak at self-correcting ngunit nangangailangan ng maaasahang signal ng bilis mula sa downstream na proseso na naka-synchronize sa pay-off controller
• Direktang optical na pagsukat: Direktang sinusukat ng laser distance sensor o ultrasonic transducer ang kasalukuyang spool outer diameter — ang pinakamataas na katumpakan na paraan, na independyente sa naipon na error sa pagkalkula, ngunit nagdaragdag ng gastos sa hardware ng sensor at nangangailangan ng proteksyon mula sa cable dust at kontaminasyon ng lubricant sa field ng pagsukat

Sa pagsasagawa, ang paraan ng pagkalkula ng ratio ng bilis ay nag-aalok ng pinakamahusay na balanse ng katumpakan at pagiging simple ng pagpapatupad para sa karamihan Awtomatikong Wire Cable Pay-Off Machine mga pag-install. Ang rate ng pag-update ng kompensasyon ay dapat sapat upang subaybayan ang mga pagbabago sa diameter sa pagitan ng mga indibidwal na paikot-ikot na layer — para sa isang tipikal na cable sa 1.5mm insulated diameter sa isang 400mm traverse-width spool, ang bawat layer ay kumakatawan sa humigit-kumulang 0.003mm ng pagbabago ng diameter, na nangangailangan ng update rate na hindi bababa sa isang kalkulasyon sa bawat spool revolution upang mapanatili ang katumpakan ng kompensasyon sa loob ng 0.5% na katumpakan ng diameter.

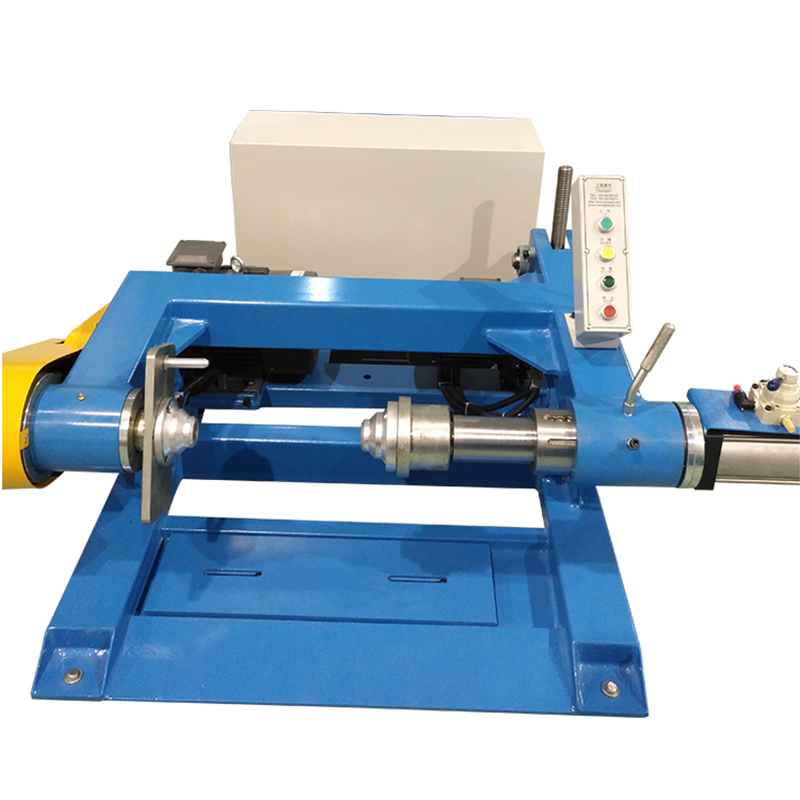

Spool Loading and Alignment: Ang Mechanical Factors na Tumutukoy sa Tension Uniformity

Ang hindi pagkakapareho ng tensyon sa Motorized Wire Cable Pay-Off Equipment ay kadalasang iniuugnay sa pagkontrol sa mga isyu sa system kapag ang aktwal na sanhi ay mekanikal na misalignment sa spool mounting point. Ang isang spool na naka-mount na may rotational axis nito na hindi patayo sa pay-off na direksyon — kahit na 1 hanggang 2 degrees — ay lumilikha ng sinusoidal tension variation sa winding frequency habang ang cable ay humahatak nang salit-salit patungo at palayo sa flange face habang naka-unwinding. Lumilitaw ang tension ripple na ito sa dancer roller bilang isang rhythmic oscillation na hindi maaaring pigilan ng tension control loop dahil tumutugma o lumalampas ang disturbance frequency sa control loop bandwidth. Ang nagreresultang pagkakaiba-iba ng tensyon ay karaniwang 8–15% peak-to-peak sa winding frequency at hindi tumutugon sa mga pagsasaayos ng pag-tune ng PID, na humahantong sa mga operator na maling isipin na ang control system ang pinagmulan ng problema.

Ang wastong alignment ng spool ay nangangailangan ng parehong axial perpendicularity at lateral centering ng spool na may kaugnayan sa pay-off na direksyon. Ang axial perpendicularity ay itinakda ng pay-off frame geometry at ang spool shaft bearing block alignment — na-verify gamit ang dial indicator na binabaybay sa kahabaan ng spool flange face habang ang shaft ay iniikot sa pamamagitan ng kamay. Tinitiyak ng lateral centering na ang cable ay lumabas sa spool sa tamang anggulo para sa unang guide eyelet, na pinapaliit ang fleet angle — ang anggulo sa pagitan ng cable exit point sa spool at ang center line ng unang guide — na dapat panatilihing mababa sa 1.5 degrees upang maiwasan ang flange wear at edge abrasion sa mga pinakalabas na layer ng cable.

Mga Karaniwang Error sa Pag-mount ng Spool at Ang mga Epekto ng Tensyon Nito

Disenyo ng Pagkakasunud-sunod ng Pagbabago ng Reel: Pag-minimize ng Downtime Nang Hindi Kinokompromiso ang Tension Control

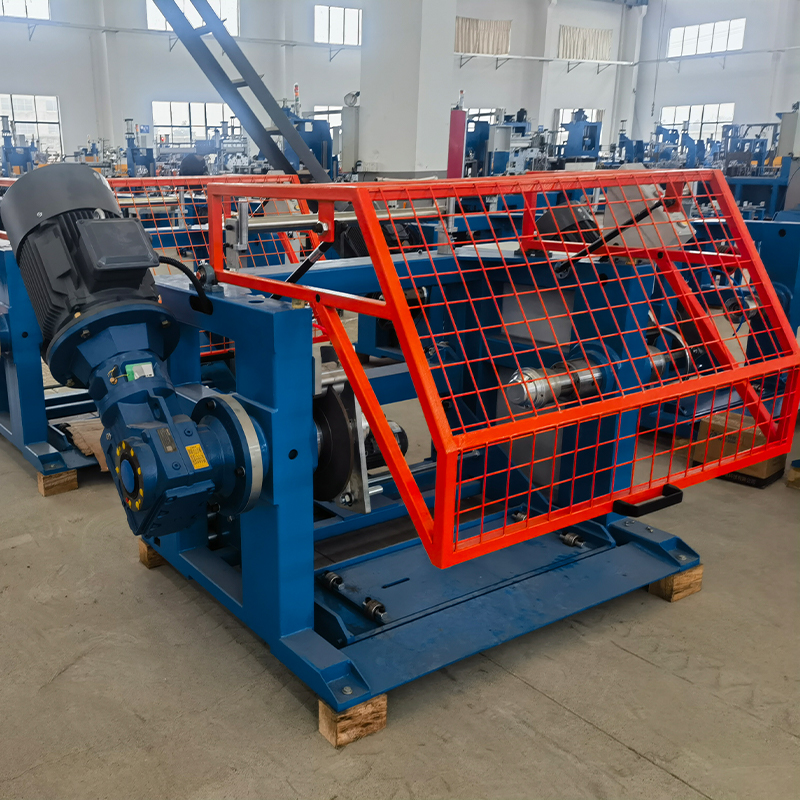

Ang kaganapan sa pagbabago ng reel — paglipat mula sa isang ubos na spool patungo sa isang bagong buong spool sa isang Awtomatikong Wire Cable Pay-Off Machine — ay ang pinakamataas na panganib na sandali sa operating cycle ng pay-off system mula sa parehong pagpapatuloy ng produksyon at isang pananaw sa pagkontrol ng tensyon. Sa mga linyang walang nakalaang reel change accumulator, ang proseso sa ibaba ng agos ay dapat na ganap na huminto sa tagal ng sequence ng pagbabago, na sa isang manu-manong na-load na system ay karaniwang tumatagal ng 3 hanggang 8 minuto depende sa bigat ng spool at kakayahang magamit ang kagamitan. Para sa isang extrusion line na patuloy na tumatakbo, kahit na ang 3 minutong paghinto ay nangangailangan ng startup purge at stabilization period bago bumalik ang kalidad ng produkto sa specification — na epektibong ginagawang 8 hanggang 15 minuto ng magagamit na output ang kabuuang pagkawala ng produksyon sa bawat reel.

Ang mga lumilipad na sistema ng splice — na sumasali sa buntot ng naubos na spool sa pangunguna ng bagong spool habang pareho silang gumagalaw — inaalis ang pagkawala ng produksyon na ito ngunit nangangailangan ng tumpak na koordinasyon ng timing sa pagitan ng splice actuator, ang pay-off drive, at ang accumulator system. Dapat mangyari ang splice habang inilalabas ng accumulator ang nakaimbak nitong haba ng cable upang mapanatili ang bilis ng downstream na linya sa sandaling huminto ang naubos na spool. Kung ang kapasidad ng accumulator ay hindi sapat upang masakop ang buong splice sequence time, ang proseso sa ibaba ng agos ay makakaranas ng tension dropout na nagiging sanhi ng extrusion crosshead na makakita ng panandaliang pagbawas ng tensyon — potensyal na nagpapahintulot sa konduktor na gumala sa labas-gitna sa loob ng die at makagawa ng isang haba ng eccentric insulation na dapat na alisin.

• Accumulator sizing para sa flying splice: Ang haba ng accumulator stroke ay dapat mag-imbak ng hindi bababa sa 1.5 beses ang output ng cable sa panahon ng maximum na inaasahang oras ng pagkakasunud-sunod ng splice, na may karagdagang 50% margin na isinasaalang-alang ang pagkakaiba-iba sa oras ng pagtugon ng operator at oras ng pag-ikot ng splice head sa ilalim ng mga kondisyon ng produksyon
• Pagiging maaasahan ng tail-end detection: Ang mga optical o inductive sensor na naka-detect sa spool na malapit nang walang laman ang kundisyon ay dapat mag-trigger ng splice initiation signal na may sapat na advance notice — kadalasan kapag 2 hanggang 3 layer ng cable ang nananatili sa spool — para payagan ang accumulator na buuin ang buong kapasidad ng storage nito bago magsimula ang splice event
• Bagong spool pre-acceleration: Dapat pabilisin ng bagong spool drive ang sariwang spool upang tumugma sa kasalukuyang bilis ng surface ng linya bago pumasok ang splice clamp - ang pag-splice sa isang nakatigil o mabagal na paggalaw ng spool ay lumilikha ng tension impulse habang ang splice point ay lumilipat mula sa lumang spool patungo sa bago, na posibleng masira ang splice joint sa fine-gauge wire
• Post-splice tension re-stabilization: Pagkatapos ng splice, ang pay-off tension control loop ay nangangailangan ng panahon ng muling pag-stabilize habang lumilipat ito mula sa pagpapatakbo sa mga lumang katangian ng inertia ng spool patungo sa bagong buong spool — ang control system ay dapat maglapat ng malambot na paglipat sa mga parameter ng kompensasyon ng inertia sa halip na isang agarang pagbabago sa hakbang upang maiwasan ang overshoot

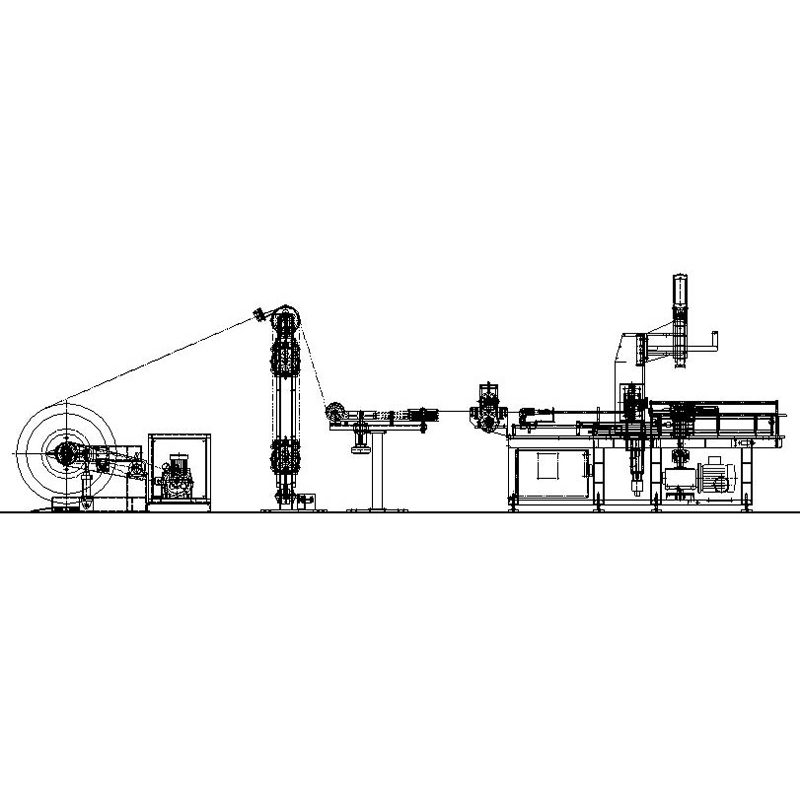

Pagsasama ng Motorized Cable Pay-Off Machine na may Extrusion Line Control System

Isang Motorized Cable Pay-Off Machine na tumatakbo bilang isang standalone na unit — na may sarili nitong independiyenteng setpoint ng tension at dancer control loop — ay nagpapakilala ng isang likas na salungatan sa sistema ng kontrol sa bilis ng haul-off na linya ng extrusion. Ang parehong mga sistema ay sinusubukang i-regulate ang cable tension sa kani-kanilang mga punto: ang pay-off ay nagpapanatili ng upstream tension sa conductor entry, at ang haul-off ay nagpapanatili ng downstream tension sa insulated cable exit. Kung ang dalawang control loop na ito ay hindi magkakaugnay sa pamamagitan ng isang nakabahaging link ng komunikasyon, maaari silang pumasok sa isang magkasalungat na oscillation kung saan ang kabayaran ay nagpapataas ng tensyon bilang tugon sa pagbaba ng mananayaw habang ang haul-off ay sabay-sabay na binabawasan ang bilis bilang tugon sa isang pagtaas ng tensyon — na lumilikha ng isang tuluy-tuloy na pabalik-balik na pakikipag-ugnayan na hindi kayang lutasin ng alinmang loop nang nakapag-iisa.

Ang tamang integration approach ay isang hierarchical control architecture kung saan ang extrusion line master PLC ay nagbibigay ng speed reference sa Motorized Wire Cable Pay-Off Equipment drive bilang feedforward signal, na ang pay-off dancer position control loop ay kumikilos bilang trim adjustment sa ibabaw ng master speed reference sa halip na bilang isang independent speed controller. Sa configuration na ito, proactive na sinusundan ng pay-off drive ang line speed sa pamamagitan ng feedforward signal, at ang dancer loop ay kailangan lang magtama para sa mga natitirang speed mismatches — binabawasan ang control bandwidth na kinakailangan at inaalis ang potensyal para sa loop interaction. Ang link ng komunikasyon sa pagitan ng line master PLC at ng pay-off drive ay dapat gumamit ng deterministikong fieldbus protocol — PROFIBUS, EtherNet/IP, o PROFINET — na may cycle time na mas mababa sa 10 millisecond para matiyak na ang feedforward signal ay naihatid nang may sapat na timeliness para maging epektibo sa mga line acceleration ramp.

Itinatag sa Shanghai noong 2002 at pinalawak sa pamamagitan ng Jiangsu Yessjet Precise Machinery Co., Ltd. sa Yixing noong 2017, ang Shanghai Yessjet Precise Machinery Co., Ltd. ay nagdidisenyo ng Motorized Wire Cable Pay-Off Equipment na may native na kakayahan sa pagsasama para sa mga extrusion line control platform na karaniwang ginagamit sa paggawa ng mga cable na Shi7, at ang mga serye ng Qimentsubis na Qi. serye, at Allen-Bradley ControlLogix. Ang pay-off drive interface ay paunang na-configure upang tumanggap ng master speed reference sa pamamagitan ng naaangkop na fieldbus protocol, na may mga parameter ng dancer trim loop na factory-set sa isang stable na panimulang configuration na maaaring i-fine-tune ng mga operator on-site nang hindi nangangailangan ng kadalubhasaan sa drive programming. Binabawasan ng integration approach na ito ang oras ng pag-commissioning para sa mga bagong line installation at inaalis ang mga problema sa control interaction na karaniwan kapag ang pay-off equipment mula sa iba't ibang supplier ay idinagdag sa isang umiiral na extrusion line na walang engineering coordination ng control architecture.

Pagpili ng Tension Setpoint para sa Iba't ibang Materyal at Gauge ng Conductor

Ang pagpili ng tamang setpoint ng tension sa isang Automatic Wire Cable Pay-Off Machine ay hindi isang bagay ng pagpili ng kumportableng gitnang halaga sa loob ng operating range ng makina — ito ay isang kalkulasyon na partikular sa materyal na nagbabalanse sa tatlong kinakailangan na nakikipagkumpitensya: sapat na tensyon upang mapanatili ang straightness ng conductor at maiwasan ang spool unwind snarls, sapat na mababa ang tensyon upang maiwasan ang elastic elongation ng conductor, at lampas sa isang elastic na limitasyon ng conductor gumala sa loob ng extrusion die. Ang bawat isa sa mga kinakailangang ito ay nagpapataw ng ibang hadlang sa katanggap-tanggap na tension window, at ang intersection ng lahat ng tatlong hadlang ay tumutukoy sa tamang hanay ng pagpapatakbo para sa isang partikular na detalye ng konduktor.

Ang pagpapahaba ng konduktor ay ang pinaka-kritikal na hadlang para sa mga konduktor ng fine-gauge at high-purity. Kapag ang pay-off tension ay lumampas sa proporsyonal na limitasyon ng konduktor — ang antas ng stress sa ibaba kung saan ganap na nababanat ang deformation — nangyayari ang permanenteng pagpahaba, na binabawasan ang cross-sectional area ng konduktor at pinapataas ang resistensya nito sa bawat haba ng yunit. Para sa mga oxygen-free copper (OFC) conductor, ang proporsyonal na limitasyon ay mas mababa kaysa para sa standard electrolytic tough pitch (ETP) copper, ibig sabihin, ang mga tension setpoint na katanggap-tanggap para sa standard wire ay maaaring magdulot ng masusukat na elongation sa mga OFC conductor ng parehong gauge. Ang limitasyon ng tensyon sa Newtons para sa isang partikular na konduktor ay maaaring kalkulahin mula sa proporsyonal na limitasyon ng stress (karaniwang 30–40% ng lakas ng yield para sa isang konserbatibong operating margin) na pinarami ng cross-sectional area ng konduktor — isang pagkalkula na dapat gawin para sa bawat detalye ng konduktor sa halip na ipagpalagay na linearly ang sukat sa bigat ng konduktor.

Ang mga halagang ito ay nagsisilbing mga panimulang punto ng engineering at dapat na ma-verify laban sa data ng mekanikal na ari-arian ng partikular na tagapagtustos ng konduktor para sa aktwal na lote ng produksyon. Ang mga mekanikal na katangian ng conductor ay nag-iiba-iba sa pagitan ng mga supplier at sa pagitan ng mga production batch mula sa parehong supplier — partikular para sa mga stranded conductor kung saan ang indibidwal na mga parameter ng wire drawing ay nakakaapekto sa huling strand yield strength. Ang pagtatatag ng tension validation protocol — kabilang ang isang maikling test run sa iminungkahing setpoint na sinusundan ng pagsukat ng resistance-per-meter sa isang sample na haba — ay nagbibigay ng kumpirmasyon na ang operating tension ay nasa loob ng elastic range para sa aktwal na materyal na pinoproseso, sa halip na umasa lamang sa nominal na mga detalye ng materyal.
