Taper Tension Winding: Bakit Maling Diskarte ang Constant Tension para sa Malaking Cable Spool

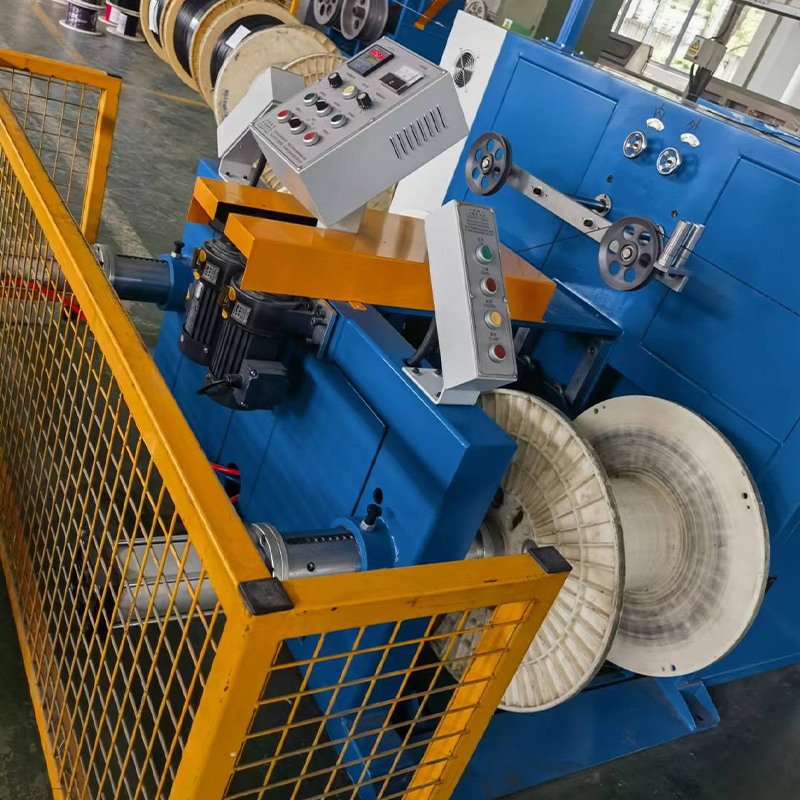

Ang isa sa mga pinaka-paulit-ulit na maling akala sa pagsasagawa ng cable winding ay ang pagpapanatili ng pare-parehong tension setpoint sa buong buong spool build ay gumagawa ng pinakamahusay na kalidad ng coil. Sa katotohanan, ang patuloy na pag-igting na paikot-ikot sa a Motorized Wire Cable Take-Up Machine gumagawa ng mekanikal na hindi matatag na mga spool sa malalaking diameter na bumubuo dahil ang mga panloob na layer - sugat sa simula ng spool kapag ang winding radius ay maliit - ay sumasailalim sa compressive loading mula sa bawat kasunod na layer na sugat sa ibabaw ng mga ito. Habang ang spool ay bumubuo palabas, ang pinagsama-samang radial pressure sa pinakaloob na mga layer ay unti-unting tumataas, sa kalaunan ay lumalampas sa compressive yield strength ng cable jacket at nagdudulot ng permanenteng deformation ng insulation sa mga interface ng layer. Ang pagpapapangit ay hindi nakikita sa labas ngunit gumagawa ng mataas na capacitance reading at potensyal na dielectric na kahinaan sa mga apektadong punto.

Tinutugunan ito ng taper tension winding sa pamamagitan ng sadyang pagbabawas ng winding tension habang tumataas ang diameter ng spool. Ang pag-igting sa anumang binigay na diameter ng paikot-ikot ay nakatakda bilang isang porsyento ng panimulang tensyon, kasunod ng isang taper profile — linear o curved — na nagpapanatili sa radial pressure sa mga panloob na layer sa loob ng mga katanggap-tanggap na limitasyon sa buong build. Ang karaniwang taper ratio para sa PVC-insulated power cable ay 60–75%, ibig sabihin, ang tensyon sa buong spool outer diameter ay 60–75% ng tension na inilapat sa core. Ang eksaktong taper profile ay tinutukoy ng cable's jacket modulus, ang spool geometry, at ang maximum na katanggap-tanggap na inner-layer compressive stress — mga parameter na nangangailangan ng pagkalkula ng engineering sa halip na empirical trial-and-error sa production spools.

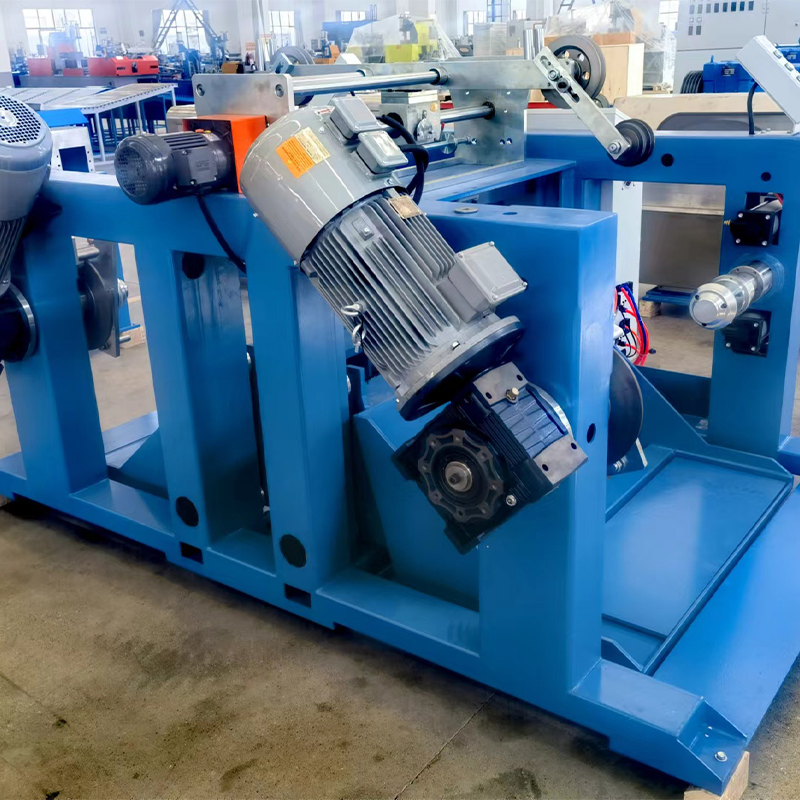

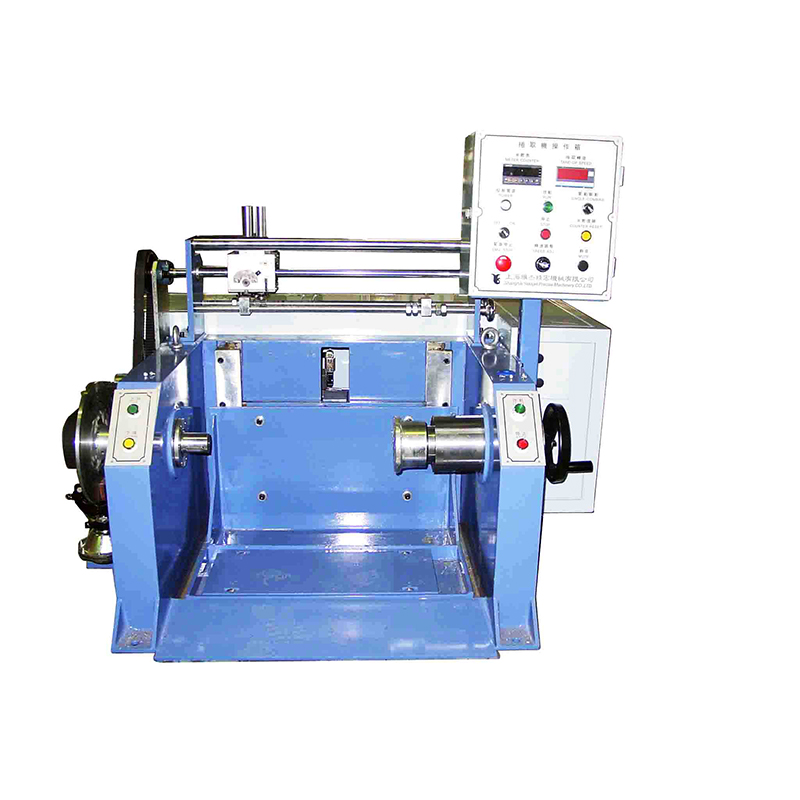

Pagpapatupad ng taper tension sa isang Awtomatikong Cable Take-Up Machine ay nangangailangan ng control system na subaybayan ang kasalukuyang paikot-ikot na diameter at ilapat ang kaukulang setpoint ng tensyon sa real time. Ang winding diameter ay maaaring makuha mula sa ratio ng traverse speed sa spool rotational speed — isang kalkulasyon na available sa karamihan ng mga modernong servo drive platform nang hindi nangangailangan ng mga karagdagang sensor. Kino-configure ng Shanghai Yessjet Precise Machinery Co., Ltd. ang mga profile ng taper tension bilang bahagi ng sistema ng recipe ng produkto sa hanay ng Motorized Wire Cable Take-Up Machine nito, na nagpapahintulot sa mga operator na mag-imbak at mag-recall ng mga tamang taper parameter para sa bawat detalye ng cable nang walang manu-manong pagkalkula sa makina sa panahon ng pagpapalit ng produkto.

Pagkalkula ng Traverse Pitch at Epekto Nito sa Stability ng Spool Layer

Ang traverse pitch — ang lateral na distansya ng cable na umuusad sa bawat rebolusyon ng winding spool — ay ang parameter na tumutukoy kung gaano kakapal ang cable ay naka-pack sa lapad ng spool flange at kung geometrically stable ang mga interface ng layer. Ang isang maling traverse pitch ay nagdudulot ng isa sa dalawang failure mode: ang pitch na masyadong masikip ay lumilikha ng mga magkakapatong na layer kung saan ang magkatabing cable ay bumabalot sa isa't isa sa ilalim ng paikot-ikot na tensyon, na nagiging sanhi ng pinsala sa ibabaw ng jacket at hindi regular na taas ng layer na ginagawang hindi matatag ang mga kasunod na layer; Ang sobrang lapad ng pitch ay lumilikha ng mga puwang sa pagitan ng mga katabing pagliko na nagpapahintulot sa mga itaas na layer na bumagsak at tumawid sa mas mababang mga pagliko sa panahon ng proseso ng paikot-ikot, na nagbubunga ng katangiang "crossed layer" na depekto na ginagawang hindi magagamit ang spool sa mga awtomatikong kagamitan sa pagbabayad.

Ang teoretikal na tamang pitch para sa isang single-layer na hangin ay katumbas ng cable outer diameter at isang clearance allowance na 1–3% upang ma-accommodate ang OD variation sa haba ng spool. Sa pagsasagawa, ang nominal na OD na ginagamit para sa pagkalkula ng pitch ay dapat na ang maximum na limitasyon ng detalye ng OD kaysa sa nominal na halaga, dahil ang pitch na kinakalkula sa nominal na OD ay magbubunga ng overlapping sa cable na tumatakbo sa itaas na OD tolerance. Para sa mga cable na may mga OD tolerance na mas malawak sa ±3%, ang isang fixed pitch na kinakalkula mula sa maximum OD ay magbubunga ng mga nakikitang gaps sa cable na tumatakbo sa nominal o minimum na OD — sa mga kasong ito, ang isang closed-loop pitch adjustment system na nagbabasa ng aktwal na cable OD mula sa isang laser gauge at nag-a-update sa traverse pitch sa real time ay nagbibigay ng higit na mahusay na kalidad ng layer sa buong production OD range.

Traverse Pitch Configuration ayon sa Uri ng Cable

Para sa multi-layer winding, ang pagkalkula ng pitch ay dapat ding isaalang-alang ang layer-to-layer na cross-over na anggulo - ang anggulo kung saan ang bawat sunud-sunod na layer ay binabaligtad ang traverse na direksyon sa flange. Ang sobrang matarik na cross-over na anggulo ay nagiging sanhi ng paghukay ng cable sa nakaraang layer sa reversal point sa halip na maayos na tumawid sa ibabaw nito, na lumilikha ng nakataas na gilid na butil sa flange na unti-unting lumalaki sa bawat layer at kalaunan ay pinipigilan ang cable na maupo nang maayos sa buong lapad ng spool. Ang pagkontrol sa cross-over na angle ay nangangailangan ng pagsasaayos ng traverse deceleration at reversal profile sa flange end-of-travel, na isang setting ng parameter ng drive na naiiba sa steady-state traverse pitch at dapat na i-configure nang nakapag-iisa para sa bawat hanay ng cable OD.

Spool Change Sequencing sa Mga Awtomatikong Cable Take-Up Machine: Pinaliit ang Haba ng Scrap

Ang kaganapan sa pagpapalit ng spool sa isang Awtomatikong Cable Take-Up Machine ay ang paglipat na pinakadirektang tinutukoy kung gaano karaming magagamit na haba ng cable ang nawala sa bawat cycle ng pagbabago ng spool. Sa panahon ng sequence ng pagbabago — mula sa sandaling ang buong spool ay nagsenyas ng pagkumpleto hanggang sa sandaling ang bagong spool ay umabot sa steady-state na winding tension — ang upstream extrusion line ay patuloy na gumagawa ng cable na maaaring maipon sa isang accumulator buffer o nangangailangan ng linya na bawasan ang bilis. Ang cable na ginawa sa panahon ng paglabas ng accumulator at paglipat ng bilis ng linya ay madalas na hindi natukoy sa kapal ng pader o posisyon ng konduktor dahil sa pagkakaiba-iba ng bilis, at ang haba na ito ay dapat na i-scrap o i-downgrade. Ang pag-minimize ng haba ng scrap na ito ay nangangailangan ng pag-optimize ng tatlong magkakaugnay na variable: kapasidad ng accumulator, oras ng cycle ng pagbabago ng spool, at ang pagkakasunud-sunod ng control handshake sa pagitan ng take-up machine at ng line master PLC.

Ang ikot ng oras ng pagbabago ng spool sa isang Automatic Cable Take-Up Machine ay binubuo ng ilang magkakasunod na hakbang, na ang bawat isa ay nakakatulong sa kabuuang tagal ng pagbabago. Ang pag-unawa sa badyet ng oras para sa bawat hakbang ay tumutukoy kung saan ang pamumuhunan sa engineering sa automation o mekanikal na pagpapabuti ng disenyo ay naghahatid ng pinakamalaking pagbawas sa kabuuang cycle ng oras at nauugnay na haba ng scrap.

• Buong spool detection at signal transmission: Naabot ng meter counter ang target na haba, nagti-trigger ng sequence ng pagbabago, at sinenyasan ang accumulator na magsimulang magdischarge — ang hakbang na ito ay dapat tumagal ng mas mababa sa 200 milliseconds sa isang modernong PLC-controlled system; Ang mga relay-logic system ay kadalasang nagpapakilala ng 1–3 segundong pagkaantala na kumukonsumo ng kapasidad ng nagtitipon bago pa man magsimula ang mekanikal na pagkakasunud-sunod.
• Pagputol ng cable at pag-secure ng buntot: Ang lumilipad na pamutol o nakatigil na pamutol ay kumikilos, pinuputol ang cable, at ang buntot ay naka-secure sa buong spool - kabuuang tagal ay karaniwang 1-3 segundo sa mga automated na system; Ang manu-manong pagtali sa buntot ay pinahaba ito sa 15–30 segundo at nangangailangan ng linya na ganap na huminto
• Buong pag-alis ng spool at walang laman na pagpoposisyon ng spool: Ang spool carriage o turret ay umiikot o nag-index upang dalhin ang walang laman na spool sa paikot-ikot na posisyon — kumpletuhin ng mga turret-style take-up machine ang hakbang na ito sa loob ng 3–6 na segundo; ang mga single-position machine na nangangailangan ng forklift exchange ay tumatagal ng 2–8 minuto depende sa layout ng pasilidad at availability ng kagamitan
• Pag-attach ng lead at paunang paikot-ikot na acceleration: Ang cable lead ay nakakabit sa bagong spool core, at ang winding drive ay bumibilis upang tumugma sa bilis ng linya - ang servo-driven na take-up machine ay maaaring kumpletuhin ang acceleration na ito sa loob ng 2-4 na segundo; ang mas lumang mga sistema ng DC drive ay maaaring tumagal ng 8-15 segundo upang maabot ang matatag na paikot-ikot na tensyon

Ang kabuuang haba ng scrap na nabuo sa bawat pagbabago ng spool ay ang produkto ng bilis ng linya at ang kabuuan ng lahat ng mga hakbang kung saan nagdidischarge ang accumulator at hindi pa umiikot ang take-up sa steady-state na tensyon. Sa bilis ng linya na 200 m/min, ang 30 segundong kabuuang oras ng pagbabago ay gumagawa ng 100 metro ng potensyal na di-specification na cable sa bawat kaganapan ng pagbabago — isang malaking halaga ng materyal sa isang linya na nagpapatakbo ng maraming pagbabago sa spool bawat shift. Ang pagbabawas ng oras ng changeover sa 8 segundo sa pamamagitan ng turret take-up at servo acceleration ay binabawasan ito sa humigit-kumulang 27 metro, isang 73% na pagbawas sa bawat pagbabago ng scrap na may direktang epekto sa ani ng produksyon at materyal na gastos sa bawat kilometro ng cable na ginawa.

Arkitektura ng Feedback ng Tensyon: Nakabatay sa Mananayaw kumpara sa Kontrol na Nakabatay sa Load Cell

Gumagamit ang Motorized Wire Cable Take-Up Machine ng isa sa dalawang pangunahing arkitektura ng pagsukat ng tensyon upang makabuo ng signal ng feedback para sa paikot-ikot na tension control loop: feedback ng dancer roller position o direct load cell tension measurement. Ang bawat arkitektura ay may mga natatanging katangian ng pagtugon, mga kinakailangan sa pagkakalibrate, at mga mode ng pagkabigo na ginagawang mas naaangkop ang isa o ang isa pa depende sa uri ng cable, bilis ng linya, at mga kinakailangan sa katatagan ng tensyon ng application. Ang pag-unawa sa mga pangunahing pagkakaiba ay nagbibigay-daan sa mga inhinyero na tukuyin ang tamang system para sa mga bagong pag-install at i-diagnose ang mga isyu sa pagganap ng kontrol sa mga umiiral nang system nang hindi nagde-default sa controller retuning bilang unang tugon.

Ginagamit ng dancer-based tension control ang posisyon ng spring-loaded o pneumatically loaded roller sa cable path bilang isang hindi direktang sukatan ng tensyon — ang displacement ng dancer ay proporsyonal sa tension force kapag alam ang dancer mass at spring o pneumatic preload force. Ang pangunahing bentahe ay mekanikal na kasimplehan at likas na kakayahan sa pag-iipon: ang dancer roller travel ay nagbibigay ng buffer na sumisipsip ng mga speed transient nang hindi nangangailangan ng control loop na tumugon kaagad. Ang limitasyon ay ang posisyon ng mananayaw ay isang di-tuwirang pagsukat ng tensyon — sumusukat ito ng puwersa sa dancer contact point, na maaaring mag-iba sa tensyon sa winding point dahil sa friction sa cable path sa pagitan ng dancer at spool, lalo na sa mga malalaking-diameter na cable na may mataas na baluktot na higpit na nagdudulot ng malaking contact friction laban sa mga guide roller at eyelet.

Ang pagsukat ng load cell tension ay naglalagay ng strain gauge force transducer nang direkta sa cable path — alinman bilang instrumented guide roller o bilang reaction force sensor sa isang nakapirming guide pin — at nagbibigay ng direktang electrical signal na proporsyonal sa cable tension sa measurement point. Ang mga load cell system ay nag-aalis ng friction-induced measurement error ng mga dancer system at nagbibigay ng mas mataas na bandwidth na tension signal na mas angkop para sa high-speed winding applications kung saan ang mabilis na tension transient ay dapat matukoy at maitama sa loob ng mga indibidwal na winding revolution. Ang trade-off ay ang load cell ay walang buffering capability — ang control loop ay dapat tumugon sa bawat tension transient, na nangangailangan ng mas mataas na control bandwidth at mas maingat na PID tuning para maiwasan ang oscillation. Nangangailangan din ang mga load cell system ng panaka-nakang pagkakalibrate upang mapanatili ang katumpakan ng pagsukat, dahil ang strain gauge na zero offset ay umaanod na may temperatura at mekanikal na pagkapagod sa paglipas ng panahon.

Winding Spool Mechanical Compatibility: Shaft Interface Standards at Load Ratings

Ang isang madalas na hindi napapansing pinagmumulan ng mga problema sa kalidad ng paikot-ikot sa Mga Motorized Wire Cable Take-Up Machine ay ang mekanikal na hindi pagkakatugma sa pagitan ng mga winding spool at ang take-up machine shaft interface. Karaniwang nag-iipon ang mga cable manufacturer ng pinaghalong imbentaryo ng mga spool mula sa maraming supplier sa paglipas ng mga taon ng operasyon, na may banayad na mga pagkakaiba-iba ng dimensyon sa diameter ng bore, geometry ng keyway, at flange concentricity na nagdudulot ng mga problema sa mga take-up machine na may mahigpit na tolerance ng shaft. Ang spool na may bore diameter na 0.3mm na mas malaki kaysa sa shaft nominal ay lumilikha ng clearance fit na nagbibigay-daan sa spool na tumakbo ng sira-sira sa ilalim ng winding tension — ang eccentricity ay bumubuo ng once-per-revolution tension ripple na hindi kayang pigilan ng control system dahil ito ay mechanically induced kaysa sa process-generated.

Kasama sa mga nauugnay na spool mechanical parameter na dapat i-verify para sa compatibility sa isang Motorized Wire Cable Take-Up Machine ang diameter at tolerance ng bore, lapad at lalim ng keyway, detalye ng flange runout, at ang rate ng kapasidad ng timbang ng spool sa pinakamataas na antas ng pagpuno ng cable. Ang kapasidad ng timbang ng spool ay partikular na mahalaga sa Mga Automatic Cable Take-Up Machine na may mataas na kakayahan sa traverse force — ang winding tension na inilapat sa buong spool traverse width ay bumubuo ng isang makabuluhang baluktot na moment sa spool shaft bearings, at ang paglampas sa structural rating ng spool ay maaaring magdulot ng flange deformation na permanenteng nakakasira sa spool at lumilikha ng isang safety hazardkpool kapag ang load ay nasa panganib.

• Pag-verify ng diameter ng bore: Sukatin ang bore diameter ng mga bagong spool batch gamit ang isang calibrated bore gauge bago ilagay ang mga ito sa production service — tanggapin lamang ang mga spool sa loob ng ±0.05mm ng shaft nominal diameter para sa precision take-up applications; Ang mga mas malawak na pagpapaubaya ay nangangailangan ng mga tapered na manggas ng adaptor na nagdaragdag ng pagiging kumplikado at potensyal para sa eccentricity
• Inspeksyon ng flange runout: Suriin ang flange face runout gamit ang dial indicator sa isang reference mandrel bago ang unang paggamit at pagkatapos ng anumang spool drop event — runout na lumalagpas sa 0.5mm bawat 300mm flange radius ay nagpapahiwatig ng flange deformation na magdudulot ng traverse reversal timing error at edge bead formation
• Pagkalkula ng maximum na pagpuno ng timbang: Kalkulahin ang maximum na cable fill weight bilang produkto ng net storage volume ng spool (kabuuang spool volume na binawasan ng core volume) at ang cable weight bawat unit volume — i-verify na ang value na ito ay mas mababa sa rated gross load capacity ng spool, na kinabibilangan ng spool tare weight, sa pamamagitan ng minimum na safety factor na 1.5
• Keyway fit class: Tumukoy ng close-fit na keyway (JS9/h9 o katumbas ng ISO 286) para sa mga take-up application kaysa sa normal-fit tolerance na ginagamit para sa pangkalahatang power transmission — ang maluwag na keyway fit ay nagbibigay-daan sa pag-ikot ng spool kaugnay ng shaft sa panahon ng acceleration at deceleration, na gumagawa ng mga micro-slip na kaganapan na lumilikha ng mga localized na tension spike

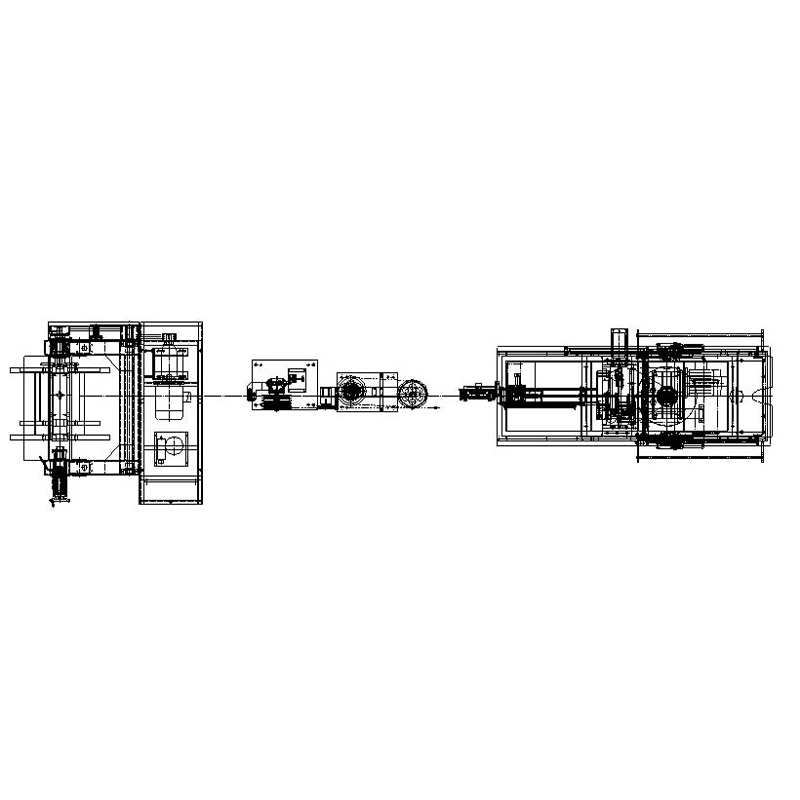

Retrofit na Pagsasama ng Mga Awtomatikong Cable Take-Up Machine sa Mga Umiiral na Extrusion Line

Ang pagdaragdag ng Awtomatikong Cable Take-Up Machine sa isang umiiral nang linya ng extrusion na orihinal na idinisenyo para sa manual na pagkuha ay may kasamang mga hamon sa control integration na kadalasang minamaliit sa yugto ng pagpaplano ng proyekto. Ang haul-off speed controller ng extrusion line ay idinisenyo upang gumana bilang sanggunian ng bilis ng terminal para sa linya — itinatakda nito ang bilis ng produksyon, at sumusunod ang lahat ng upstream na kagamitan. Kapag nagdagdag ng awtomatikong take-up machine, nagpapakilala ito ng pangalawang closed-loop na control system sa dulo ng linya na sinusubukan ding i-regulate ang tensyon ng cable sa pamamagitan ng pagsasaayos ng bilis. Kung walang maayos na koordinasyon ng dalawang control loop na ito, hindi maganda ang kanilang interaksyon: ang haul-off ay nagpapataas ng bilis bilang tugon sa isang tension drop signal habang ang take-up drive ay sabay-sabay na binabawasan ang bilis bilang tugon sa parehong tension drop, na lumilikha ng isang sustained oscillation na hindi kayang lutasin ng alinman sa loop nang nakapag-iisa.

Ang karaniwang solusyon ay i-configure ang take-up drive sa torque control mode sa halip na speed control mode, na ang haul-off drive ang natitira bilang speed master. Sa torque control mode, ang take-up drive ay naglalapat ng pare-parehong paikot-ikot na torque na tumutugma sa target na setpoint ng tensyon, at ang bilis ng paikot-ikot ay awtomatikong nag-a-adjust upang tumugma sa bilis ng haul-off na output — katulad ng kung paano ang passive brake ay nagbibigay ng pare-parehong resistensya anuman ang bilis. Ang posisyon ng dancer roller ay nagsisilbi lamang bilang isang trim signal upang ayusin ang torque setpoint, hindi bilang pangunahing sanggunian ng bilis. Ang control architecture na ito ay nag-aalis ng loop interaction na problema dahil ang take-up drive ay hindi na nakikipagkumpitensya sa haul-off upang kontrolin ang cable speed — ito ay nagbibigay lamang ng isang kinokontrol na resistensya ng torque na ang haul-off speed controller ay maaaring humimok laban sa walang salungatan.

Itinatag noong 2002 sa Shanghai na may pamumuhunan mula sa Taiwan at pinalawak sa pamamagitan ng Jiangsu Yessjet Precise Machinery Co., Ltd. sa Yixing, Wuxi noong 2017, ang Shanghai Yessjet Precise Machinery Co., Ltd. ay nakaipon ng malawak na karanasan sa pagsasama ng mga Motorized Wire Cable Take-Up Machine at Automatic Cable Take-Up na mga linya ng mga orihinal na kagamitan na binuo ng isang malawak na hanay ng Cable Take-Up Machine na binuo ng mga extrusion na kagamitan sa isang malawak na hanay ng Cable Take-Up Machine. Ang proseso ng integration engineering ay nagsisimula sa isang control system audit ng kasalukuyang linya para matukoy ang uri ng haul-off drive, kakayahan sa protocol ng komunikasyon, at available na I/O para sa interlocking — na sinusundan ng isang tinukoy na arkitektura ng integration na eksaktong tumutukoy kung paano matatanggap ng take-up drive ang speed reference nito at kung paano iruruta ang signal ng mananayaw para maiwasan ang loop na interaksyon. Ang structured approach na ito ay patuloy na nagbawas ng retrofit commissioning time kumpara sa uncoordinated add-on installations kung saan natutuklasan ang mga problema sa control interaction at nareresolba nang paulit-ulit sa panahon ng mga pagsubok sa produksyon.
